黑鲨一直致力于游戏手机以及相关外设的研发生产，今年年初借着5G的东风，黑鲨联合腾讯推出了全球首款5G游戏手机——黑鲨游戏手机3。作为一款5G游戏手机，顶级硬件配置自不必说，硬件基础打得好，玩游戏才更带劲。不过高配置带来的高功耗高发热问题也不能忽视。

为此，还为黑鲨游戏手机3设计了散热配件——冰封散热背夹Pro BR20。这款散热背夹采用铠甲机身造型设计，搭配彩虹灯效，十分炫酷。功能方面，支持蓝牙远程控制以及多档位调节，无论是苹果机型还是安卓机型，都可以适配。

黑鲨冰封散热背夹实际体验视频

该款产品的最大特色是降温效果十分明显，其拥有9W的散热功率，1分钟即可降温14度。充电头网了解到，得益于鸿艺电子深度定制的复合型导热垫的采用，这款产品在外观、手感、导热性、使用体验等方面均有非常出色的表现。下面充电头网就对这款产品进行拆解，看看其如何设计。

一、黑鲨冰封散热背夹PRO外观

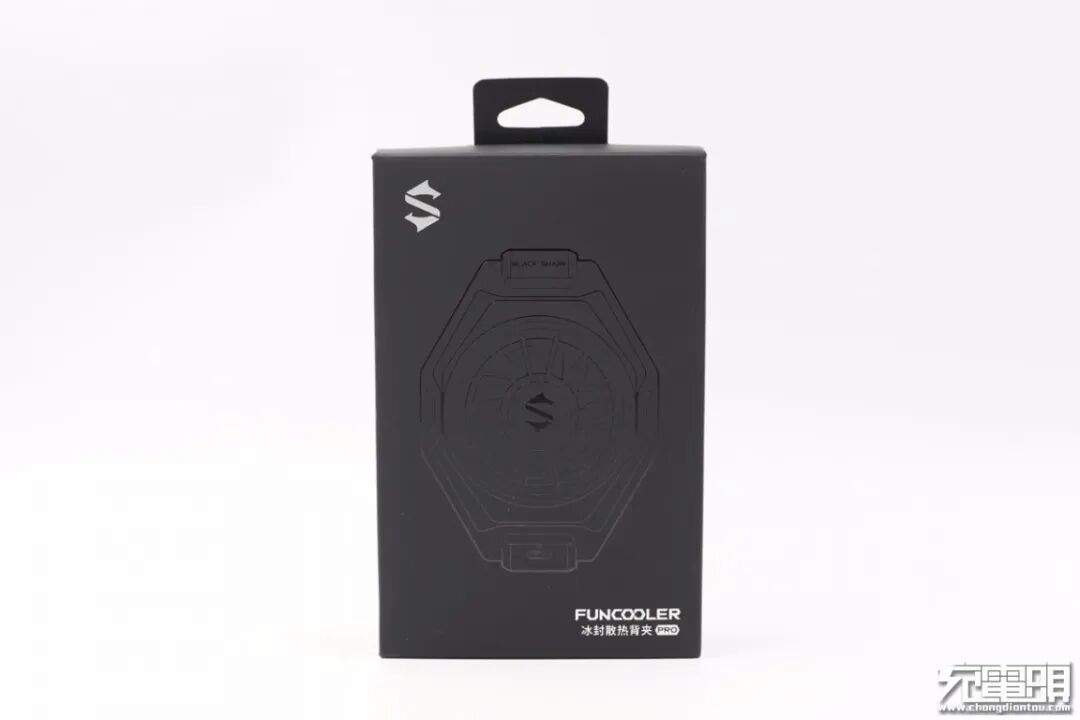

产品包装盒顶部带有挂钩，正面印有外观图、黑鲨品牌logo以及冰封散热背夹PRO名称。

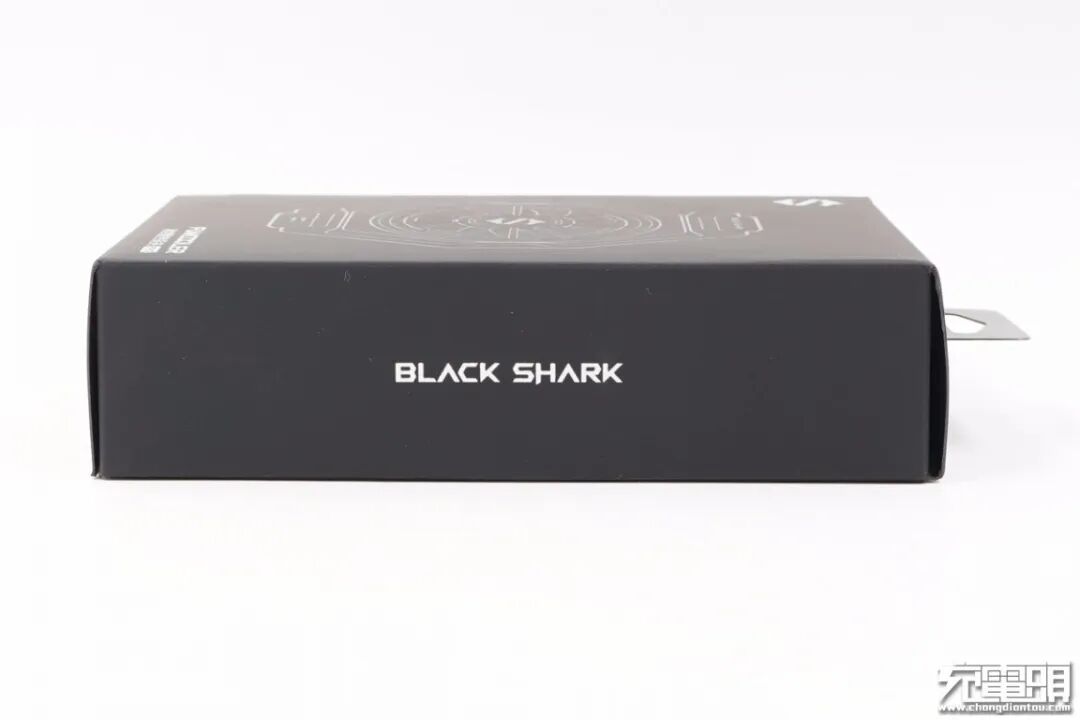

盒子侧面设计有BLACK SHARK品牌字样。

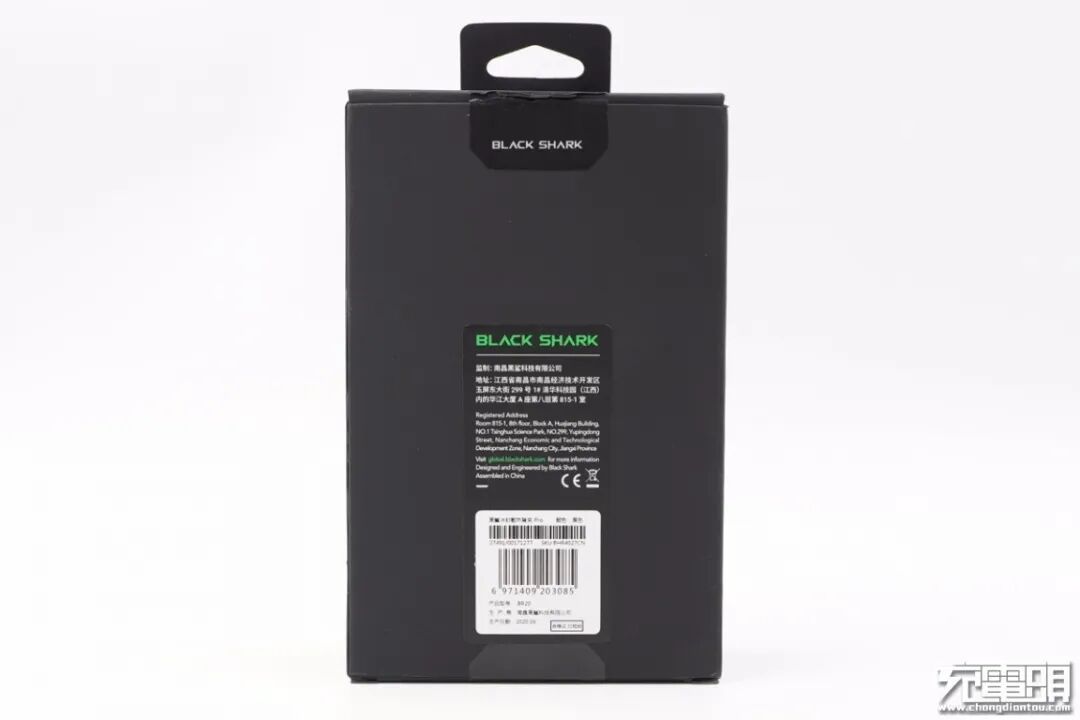

盒子背面贴有信息贴纸，生产商南昌黑鲨科技有限公司，产品型号BR20，生产日期2020年6月。

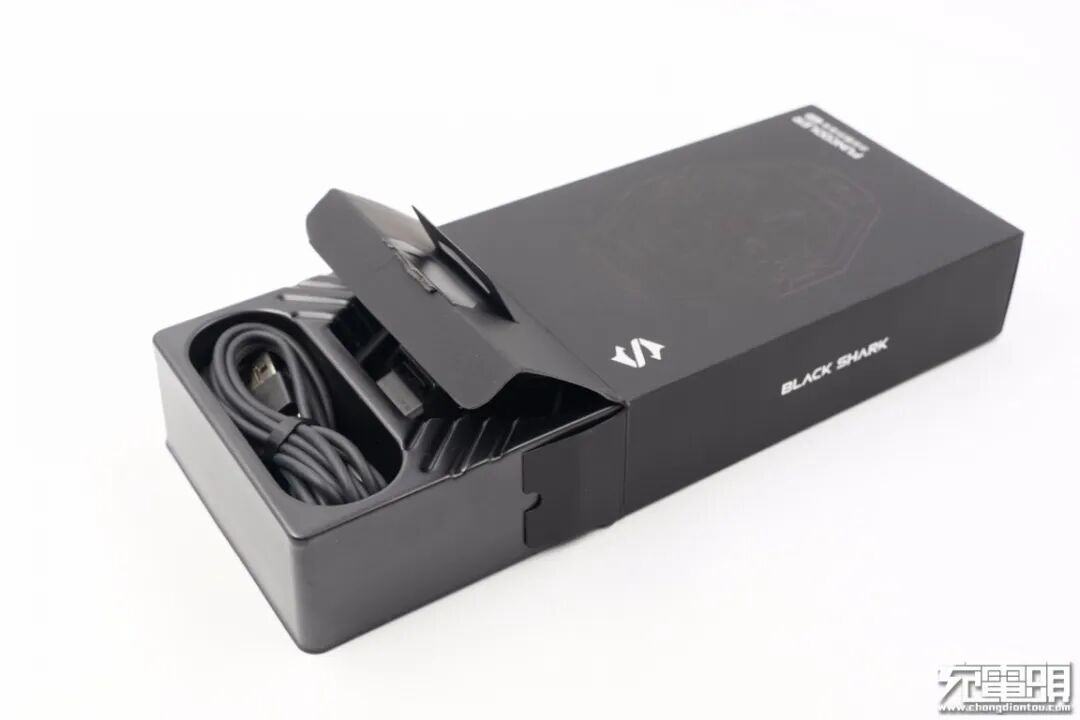

打开包装盒，内部使用塑料盒保护固定。

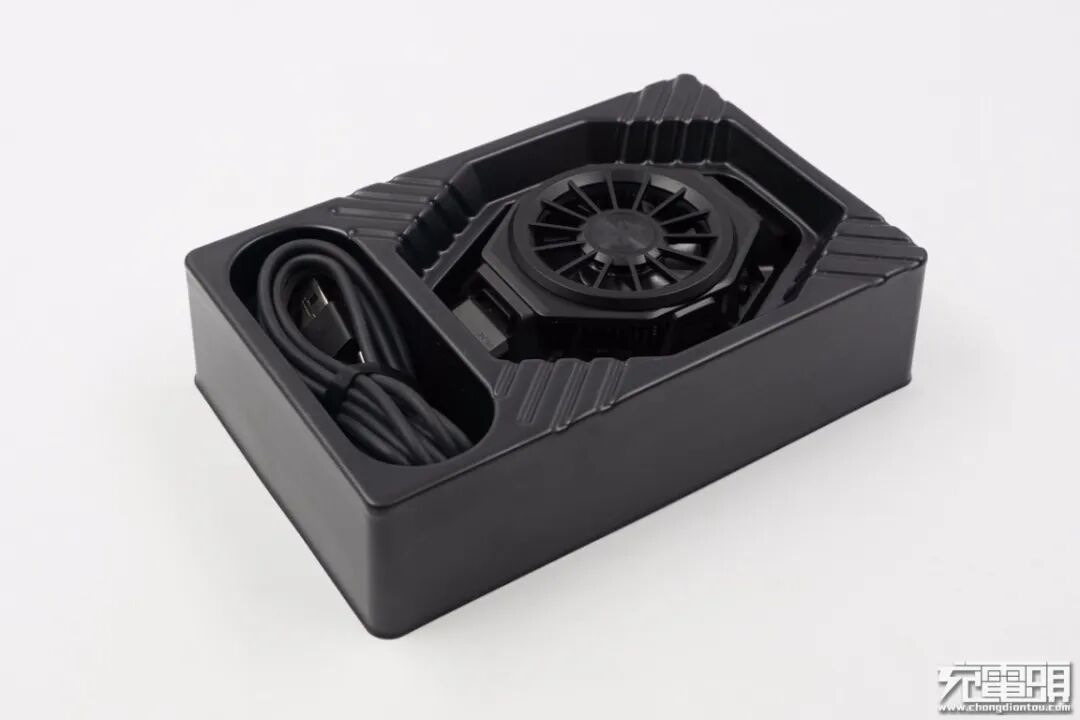

黑鲨散热背夹和数据线分别放置在两个凹槽里。

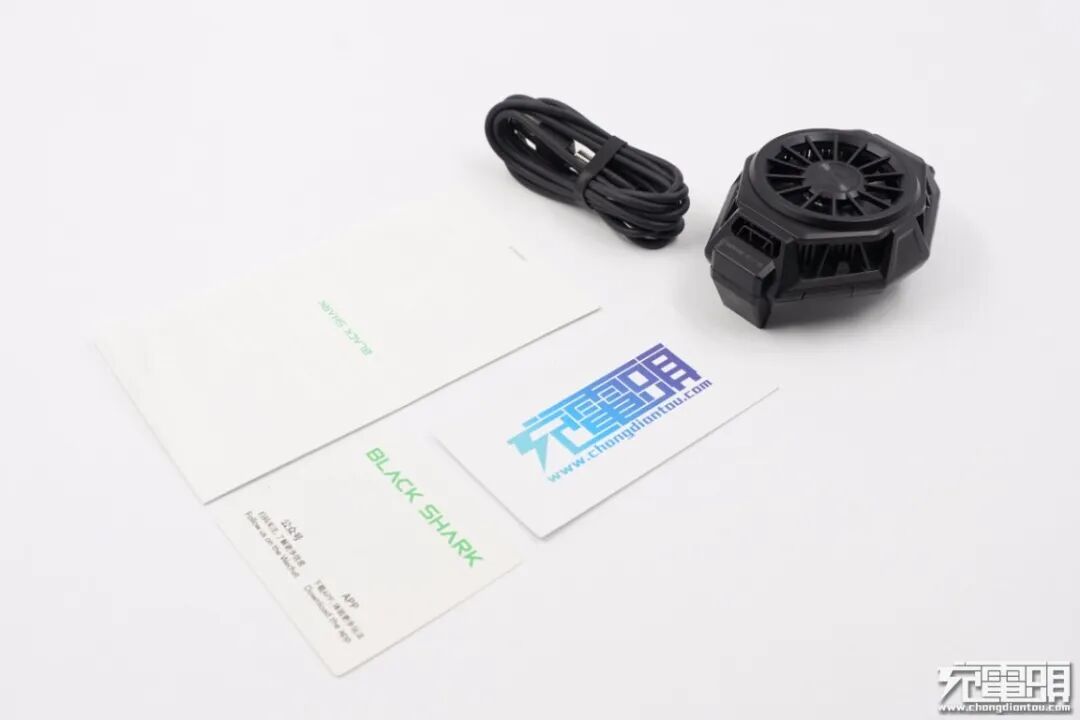

包装内含散热背夹、数据线和使用说明书。

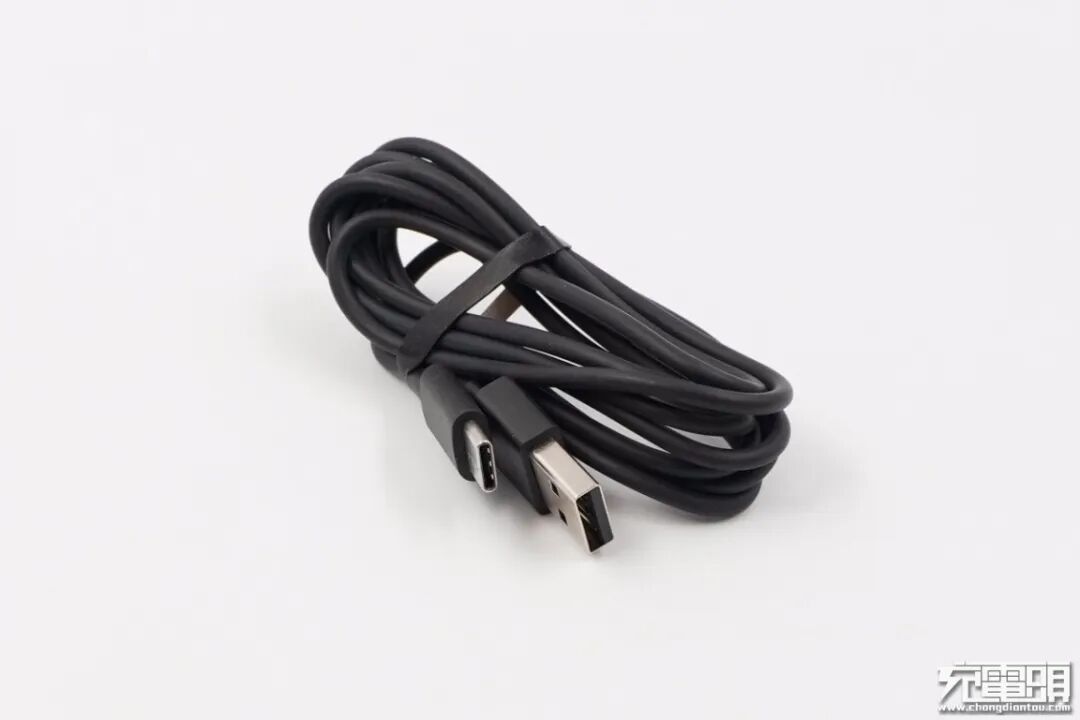

数据线使用橡胶圈捆扎整理，线头磨砂处理方便插拔。

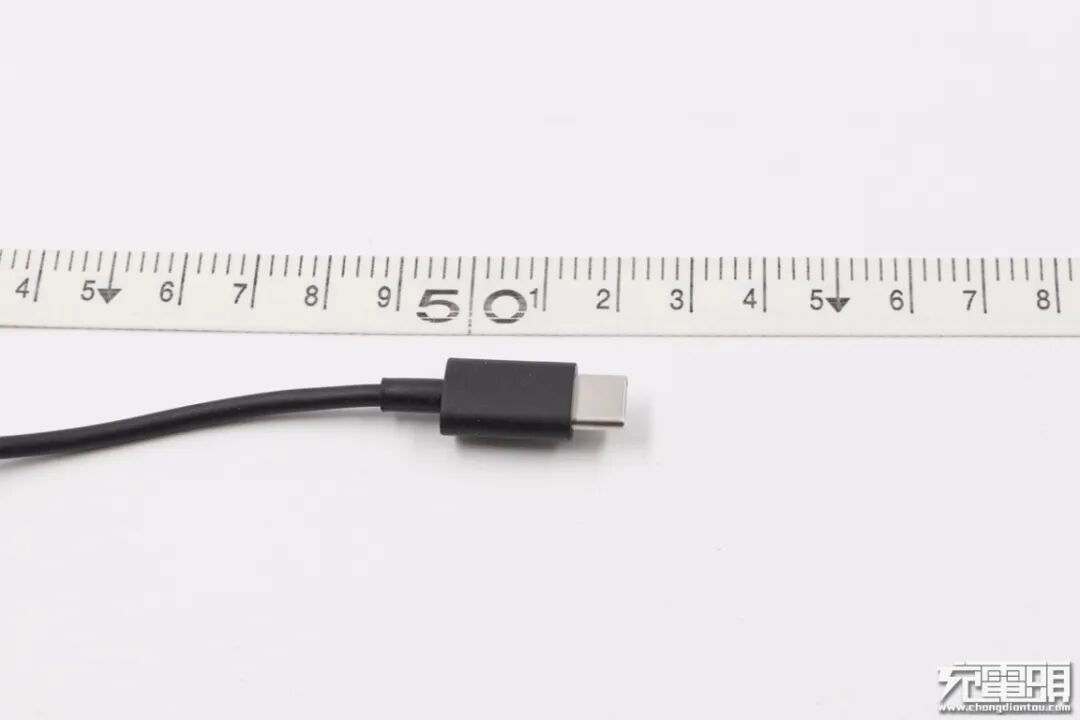

数据线长约152cm。

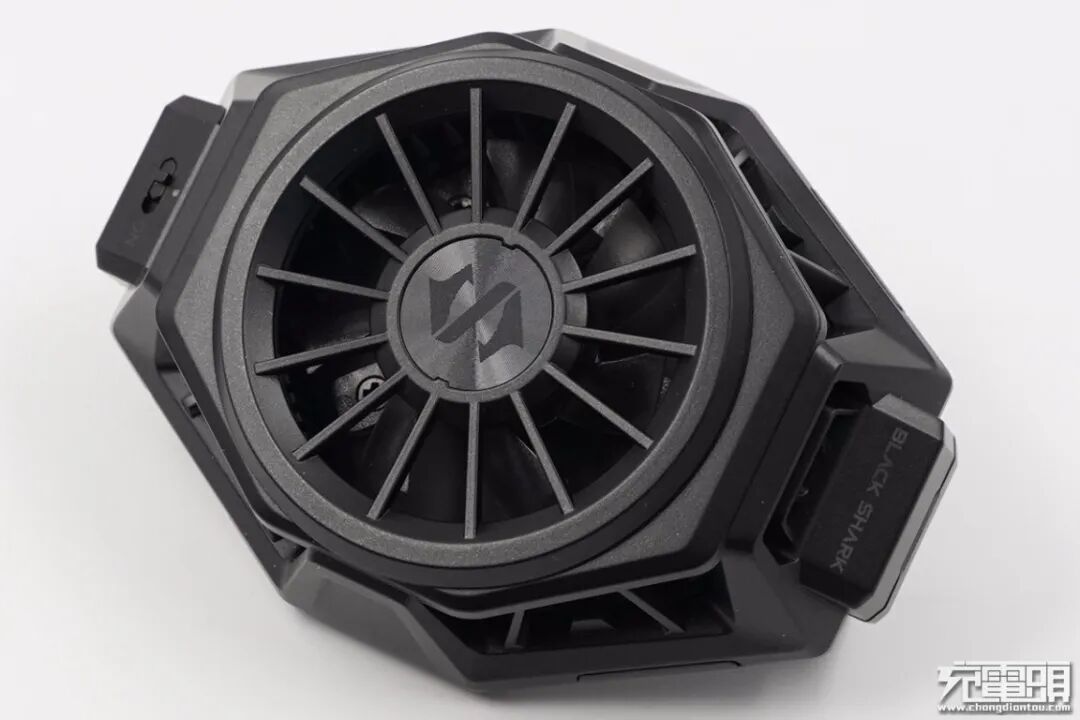

黑鲨冰封散热背夹Pro采用PC阻燃材质黑色外壳，并且采用铠甲造型设计，炫酷感十足。顶部开有入气窗口，内置7叶小风扇。

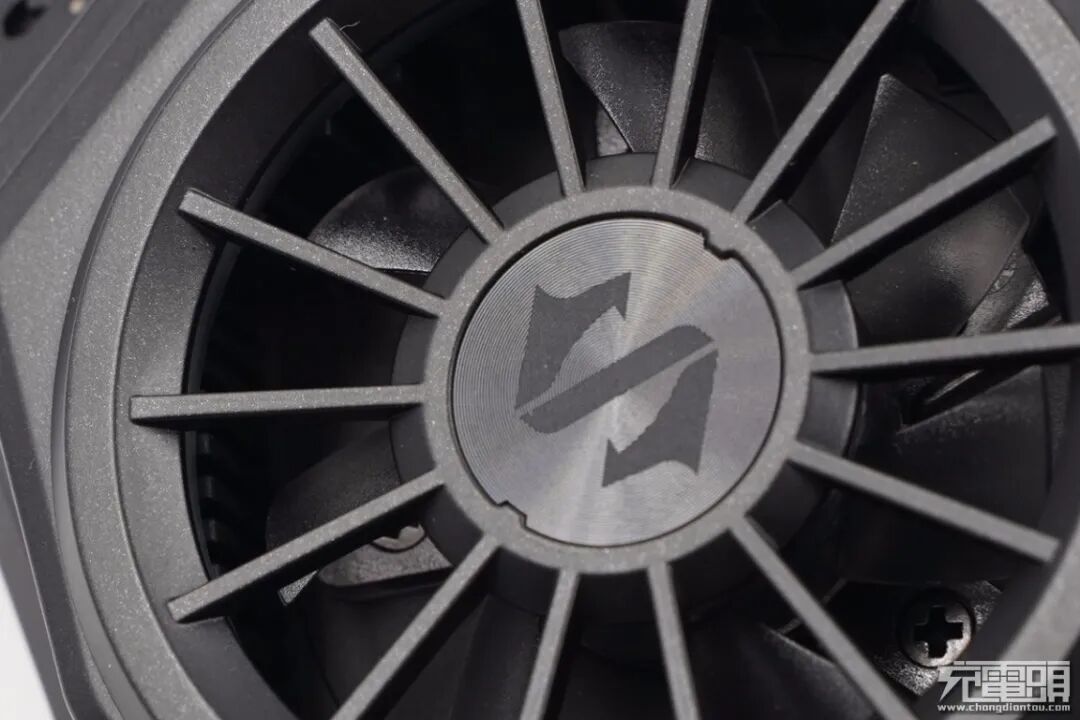

中心设计有“S”logo。

风扇边缘还设计有光圈，12颗LED灯组成RGB环形灯带，使用时更加炫酷。

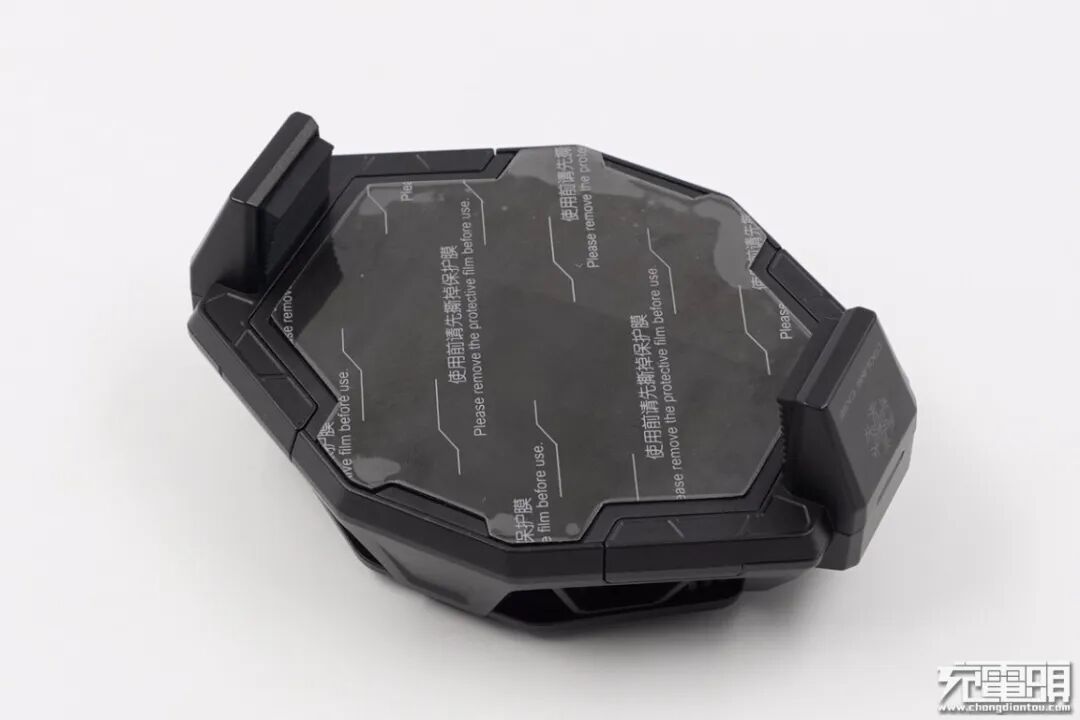

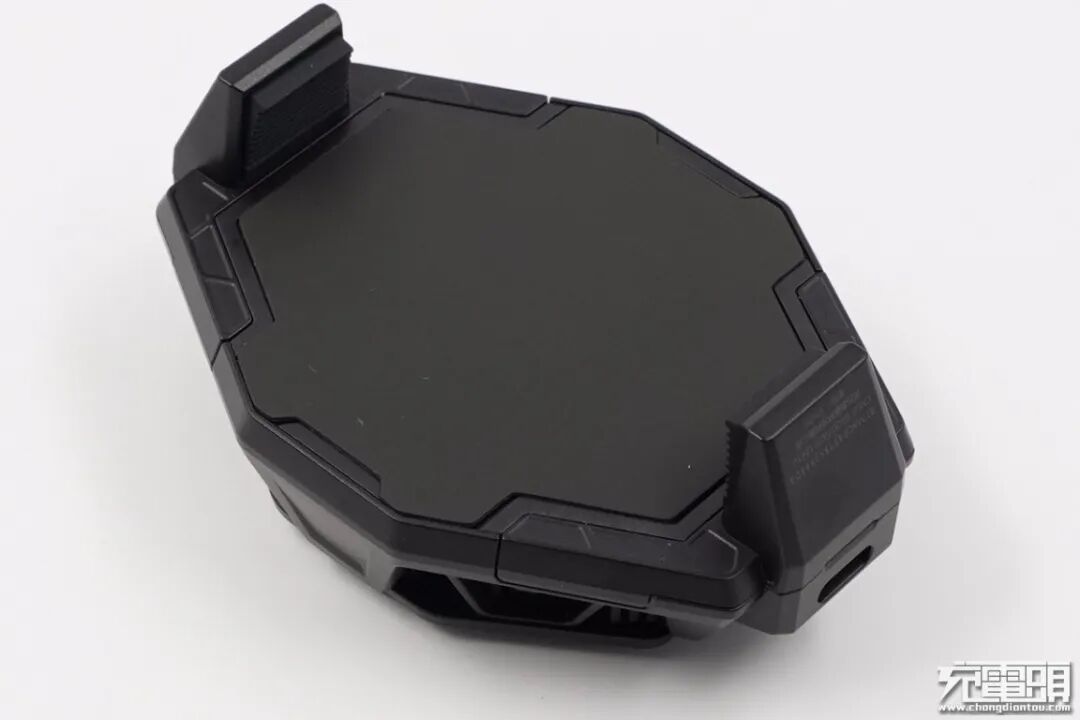

机身背面设计有导热垫，上面贴有保护膜，并印有“使用前请先撕掉保护膜”字样。

撕掉保护膜即可使用，整个背面基本上全是导热垫，大面积制冷有效降低手机贴合区域的温度。充电头网了解到，背面的导热垫对散热背夹的实际使用体验，尤其是长期体验影响很大。这主要有两方面的原因：

1、导热垫既要考虑多次装配情境下的耐摩擦、不破损，又需要具备较好的柔韧性和导热性，制作难度很大；

2、由于导热垫紧贴冷面以及散热背夹强劲的制冷效果，背夹工作时垫片表面会在极短的时间内大幅降温，甚至出现凝露、结冰现象，所以导热垫片必须能够承受快速温变、适应凝露甚至结冰的工况。

为了解决这两个难题，这一特殊导热垫和铜箔复合品的开发前后历时近一年（据了解是由东莞市鸿艺电子进行的特别定制），进行了大量的稳定性和可靠性测试，最终达到具有外观光洁、可适应频繁拆卸、耐汗液、可承受急速温变，不易凝结水珠等诸多优良特性。

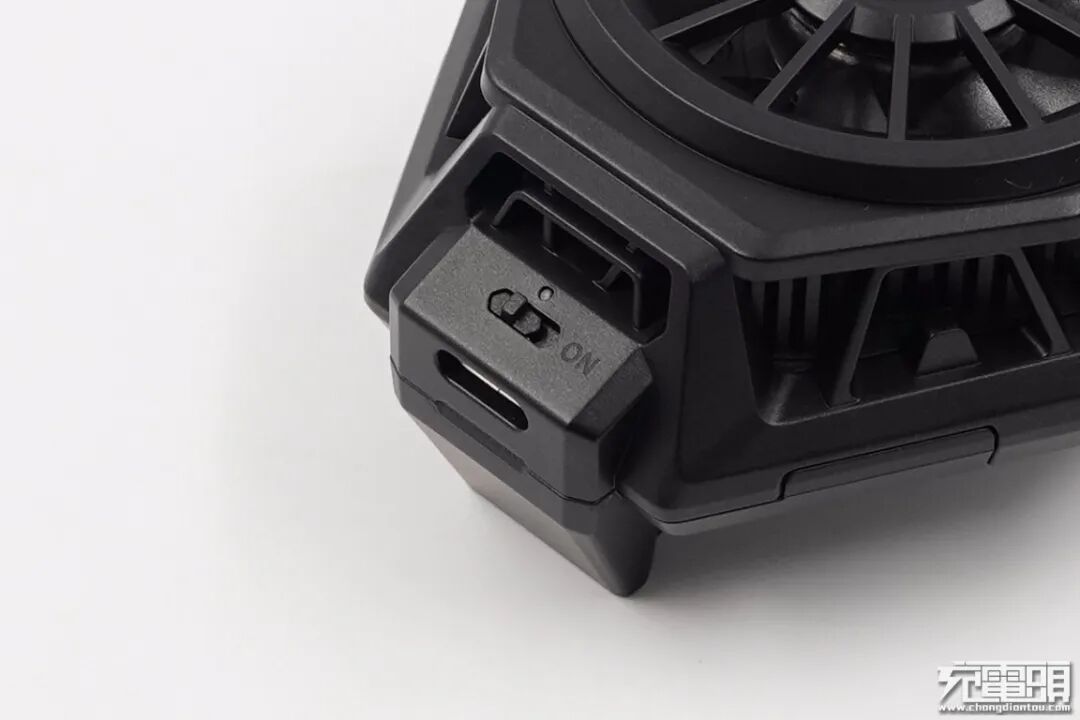

机身一端是电源开关键以及LED工作指示灯，打开电源键，指示灯闪烁绿光。

旁边还有一个USB-C供电接口。

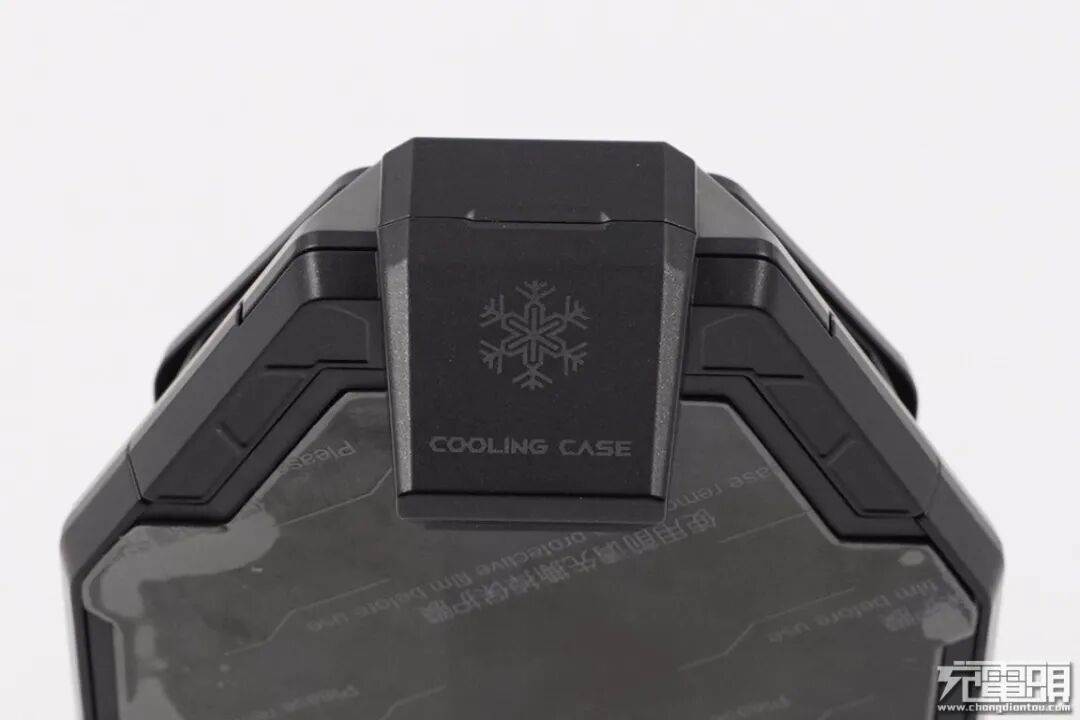

另一端支脚塑料壳上设计有雪花图案以及COOLING CASE字样。

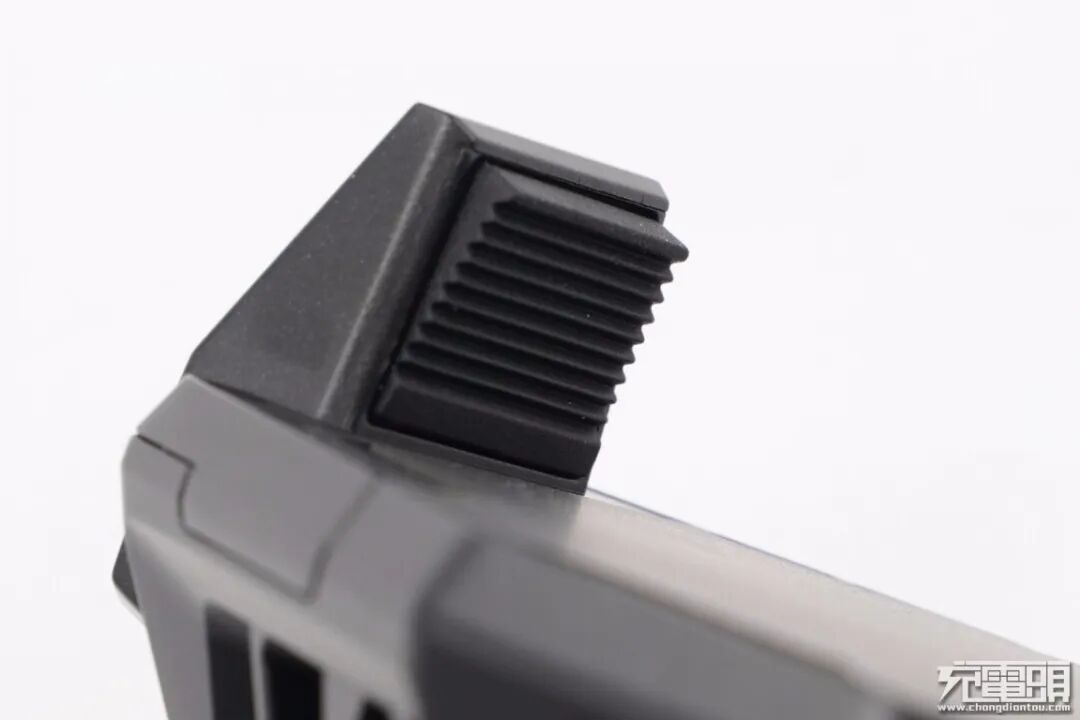

支脚内侧是硅胶防滑垫，凹凸齿设计固定更牢固。

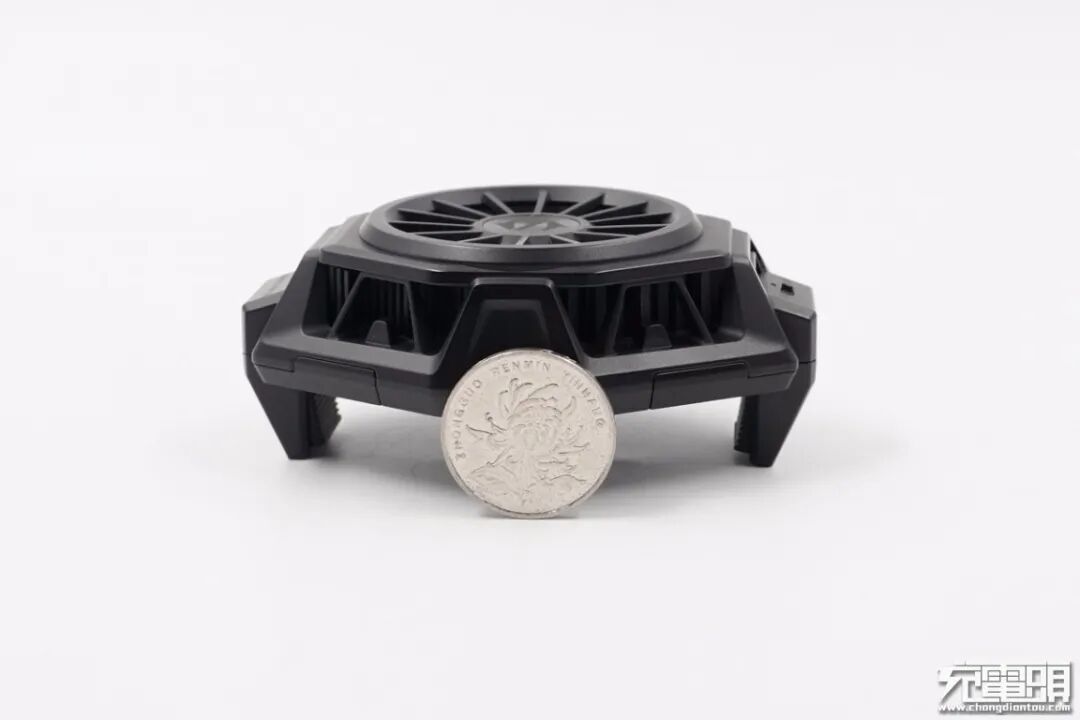

机身整体高度和一元硬币直径直观对比。

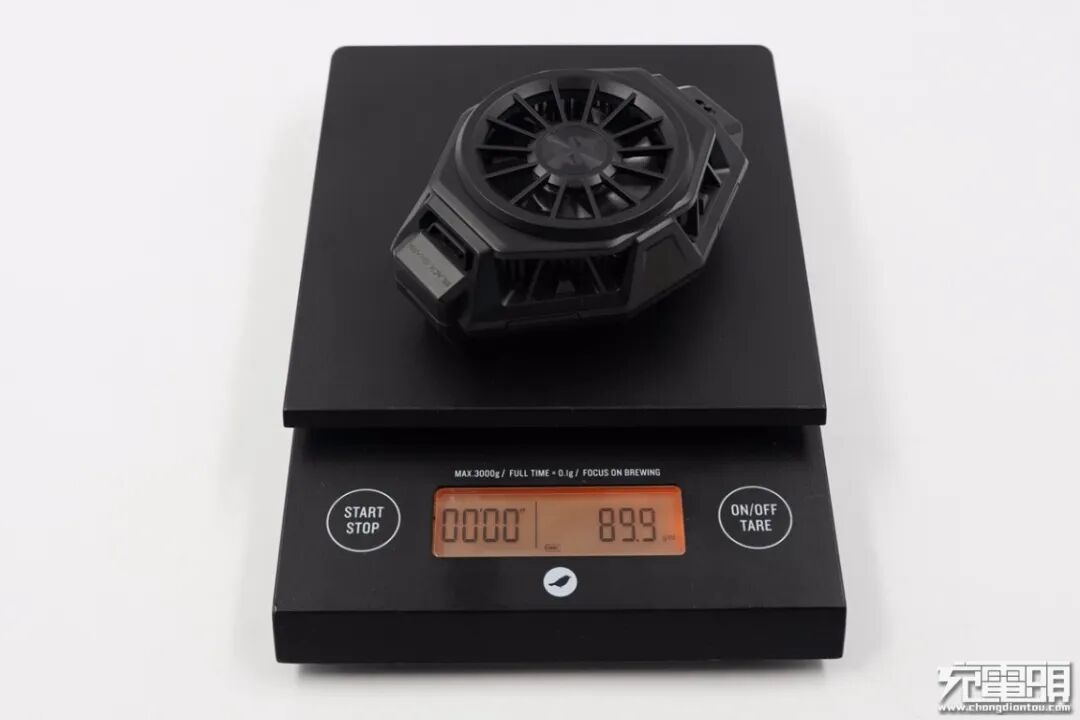

净重约为90g。

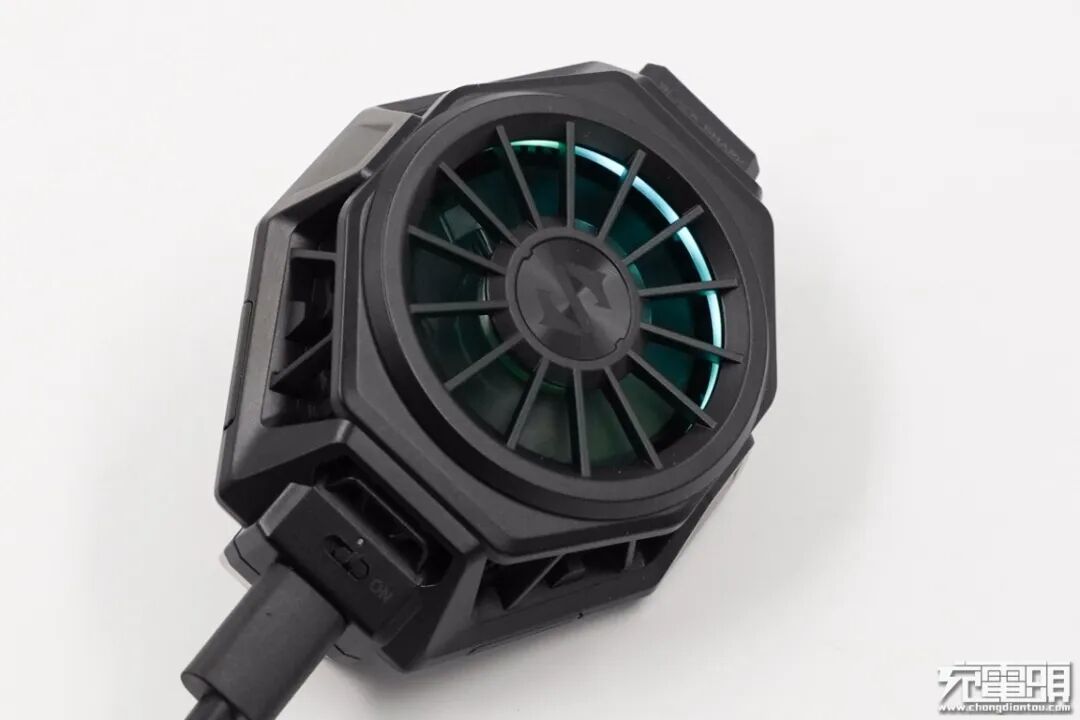

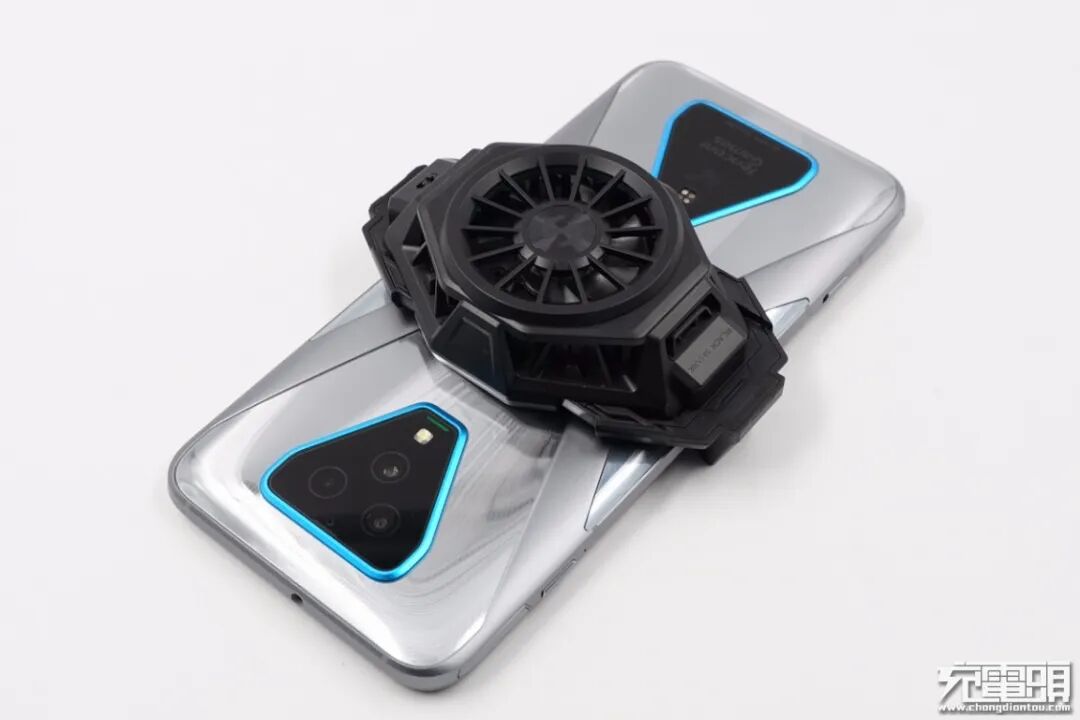

散热背夹实际使用场景图，插上数据线即可使用，非常方便。

二、黑鲨冰封散热背夹PRO拆解

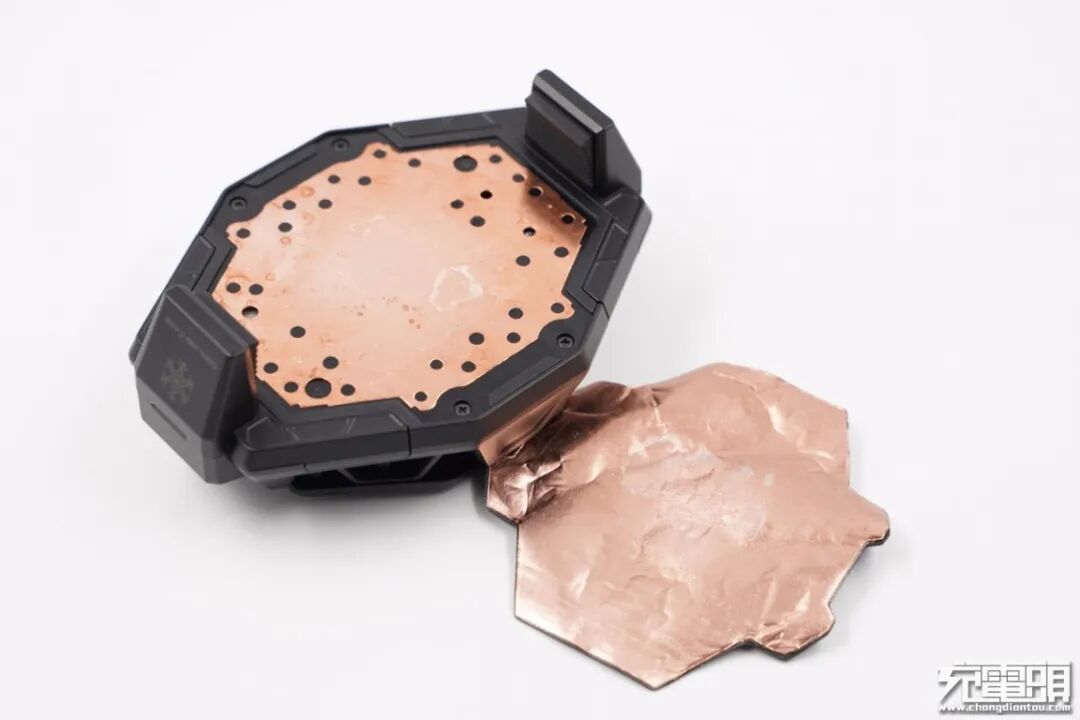

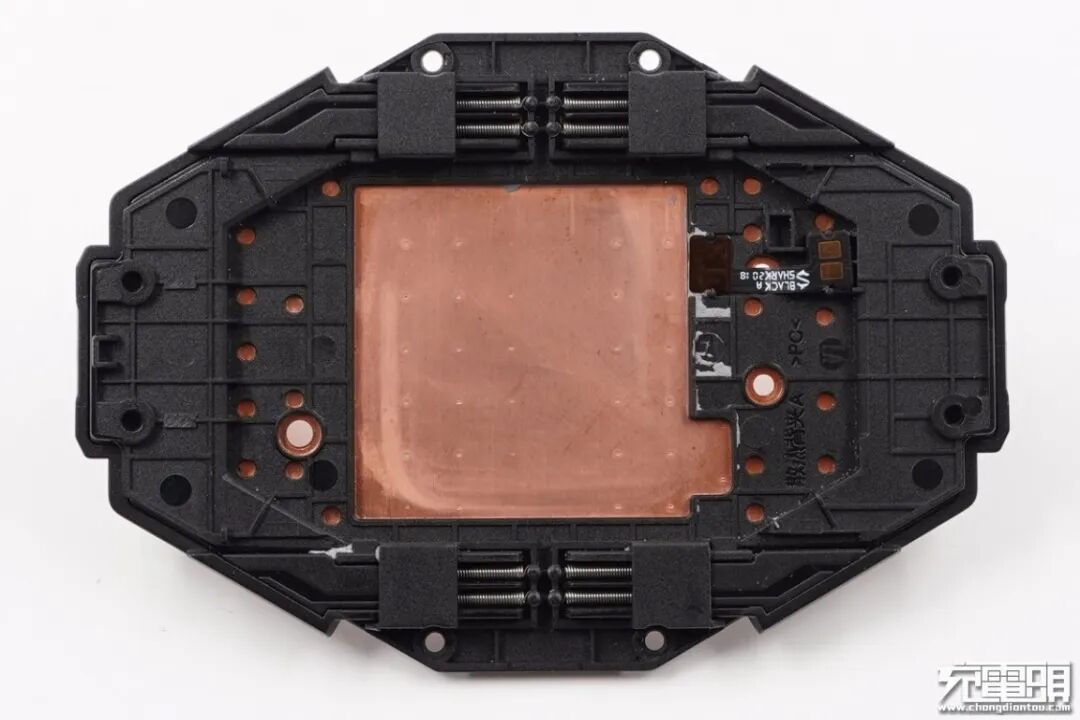

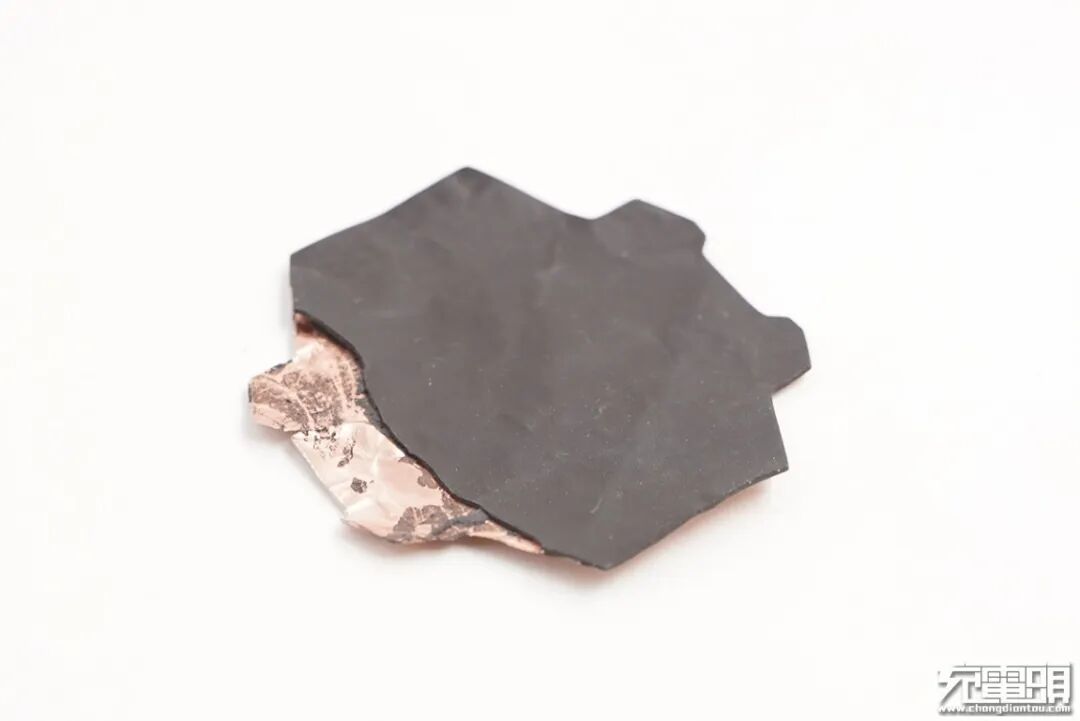

将背面导热垫撕下，下面使用四颗螺丝对机身壳封装固定，鸿艺电子高强度导热垫背面贴有铜箔。

据了解，鸿艺电子高强度导热垫片通过与铜箔、铝箔等金属薄膜组成复合材料，可以进一步加大产品撕裂强度，同时还可以提高横向均热性能。

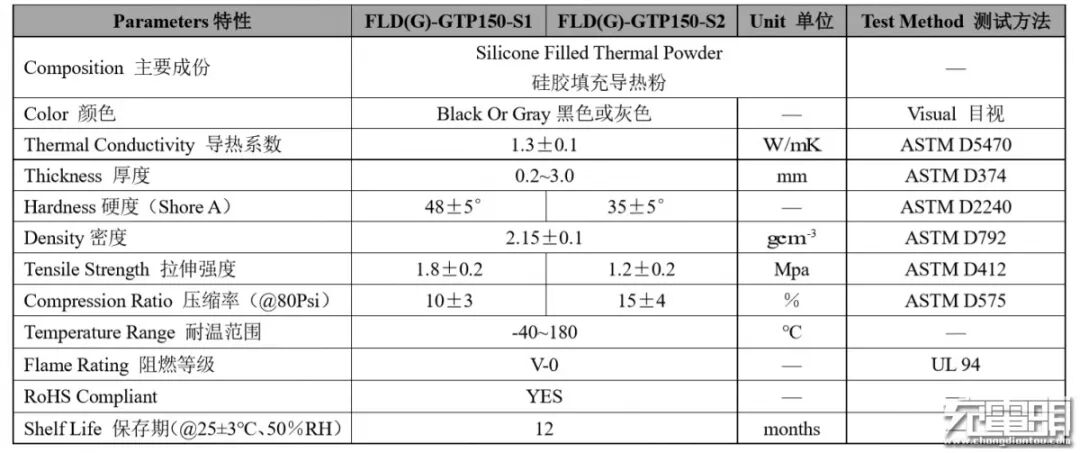

以上为鸿艺高强度导热垫片详细参数性能。值得一提的是，该垫片还可以与石墨膜组成复合材料，显著提高横向均热性，以及材料的可折叠性能，折叠次数>20万次。

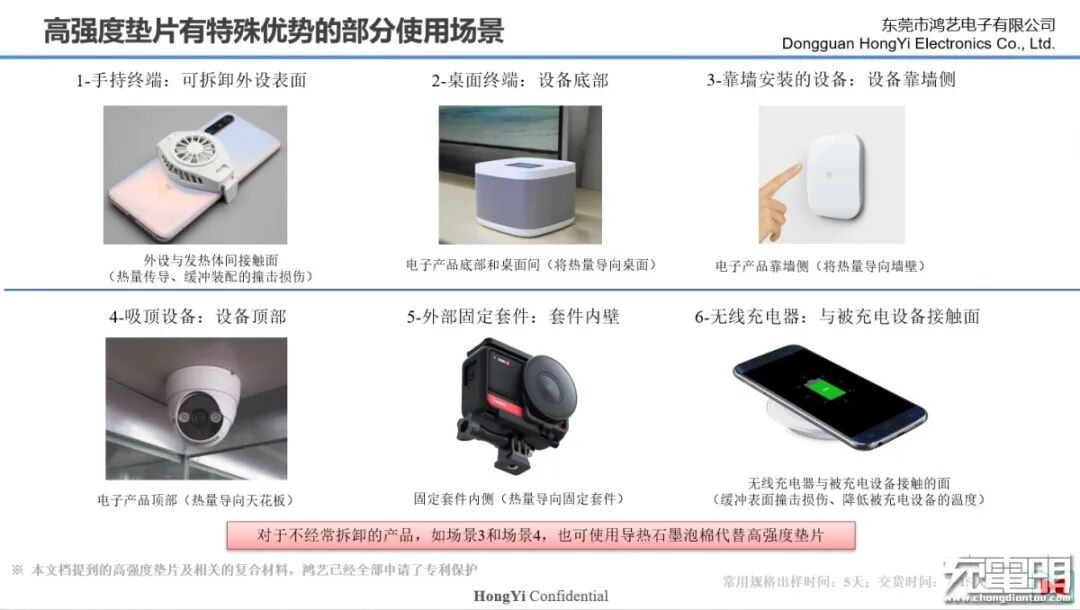

鸿艺高强度导热垫片适用于手机散热器、无线充电器、摄像头等各种数码产品。

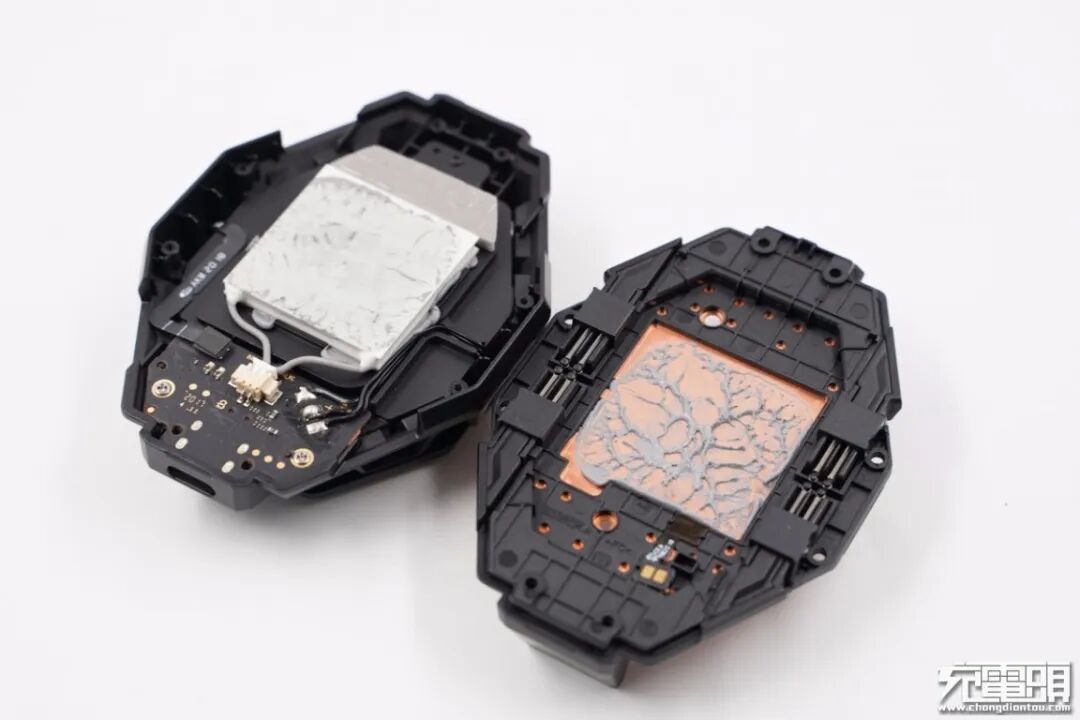

拆掉螺丝将机身壳打开，铜片和制冷晶片之间涂有硅脂，增强传导效果。

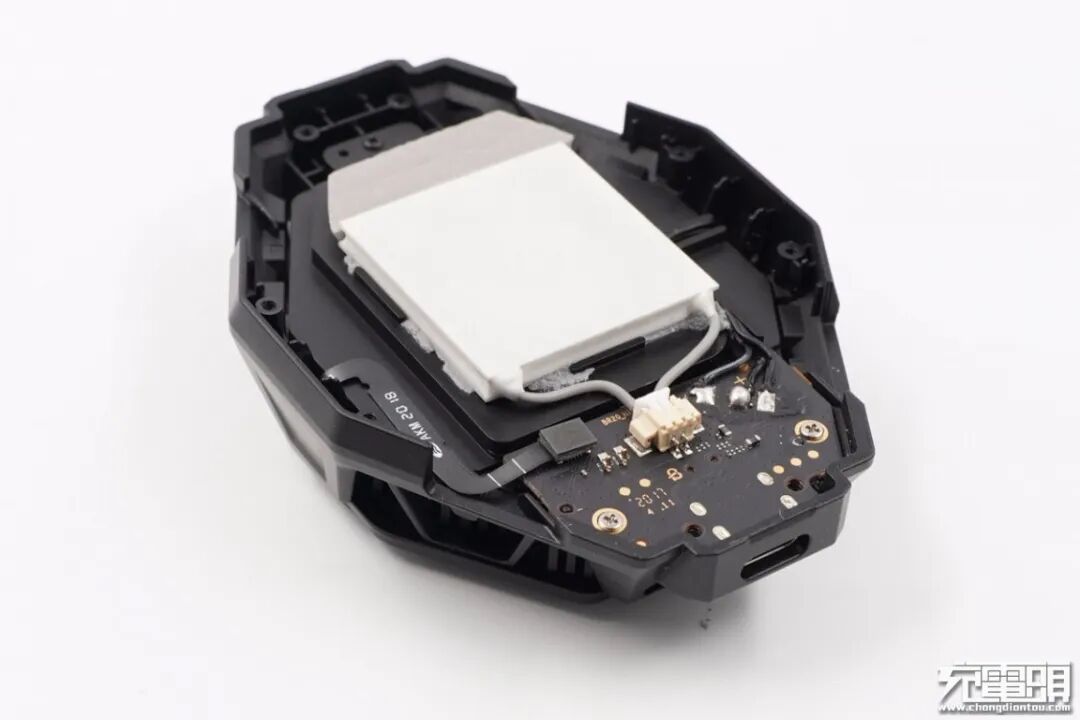

小PCB板使用螺丝固定，背面连接有制冷晶片、小风扇和RGB环形灯带。

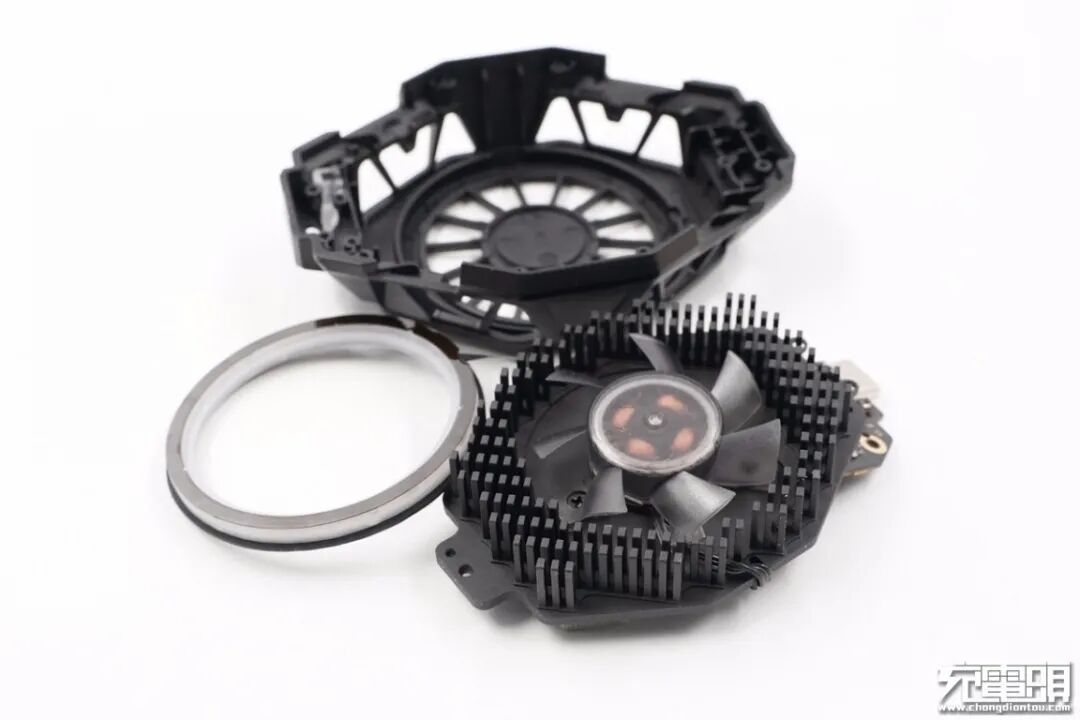

拆掉螺丝将PCB板和合金散热板取出，合金散热板正面中心放置小风扇，机身壳上设有圆形凹槽用来固定RGB环形灯带。

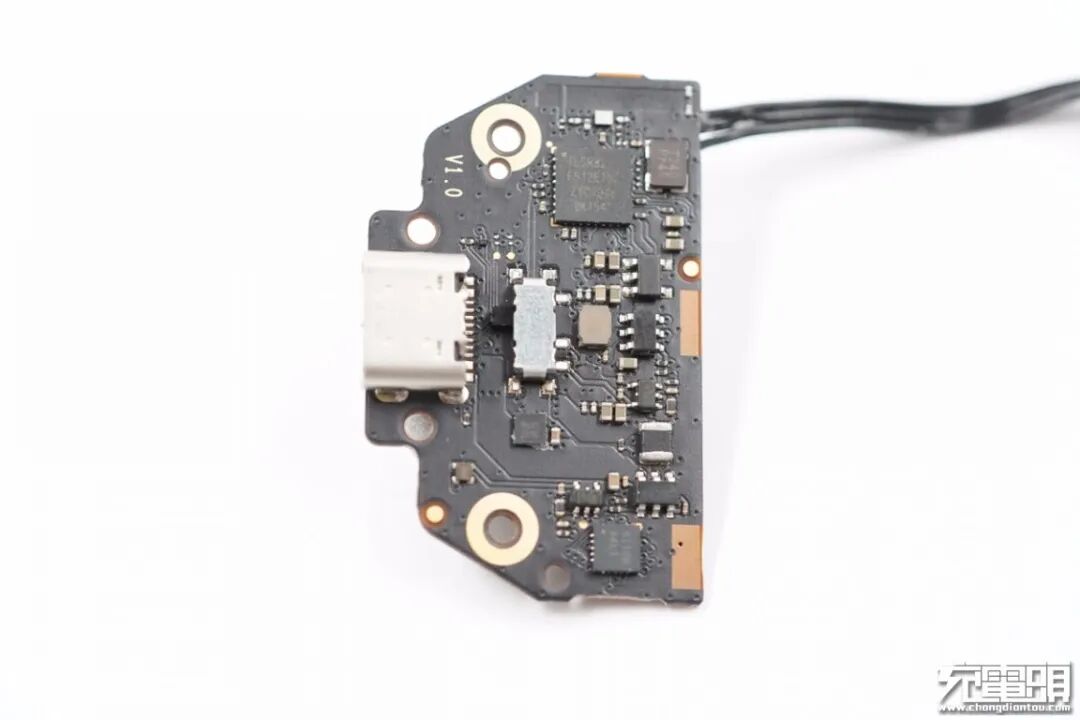

PCB板正面一览。

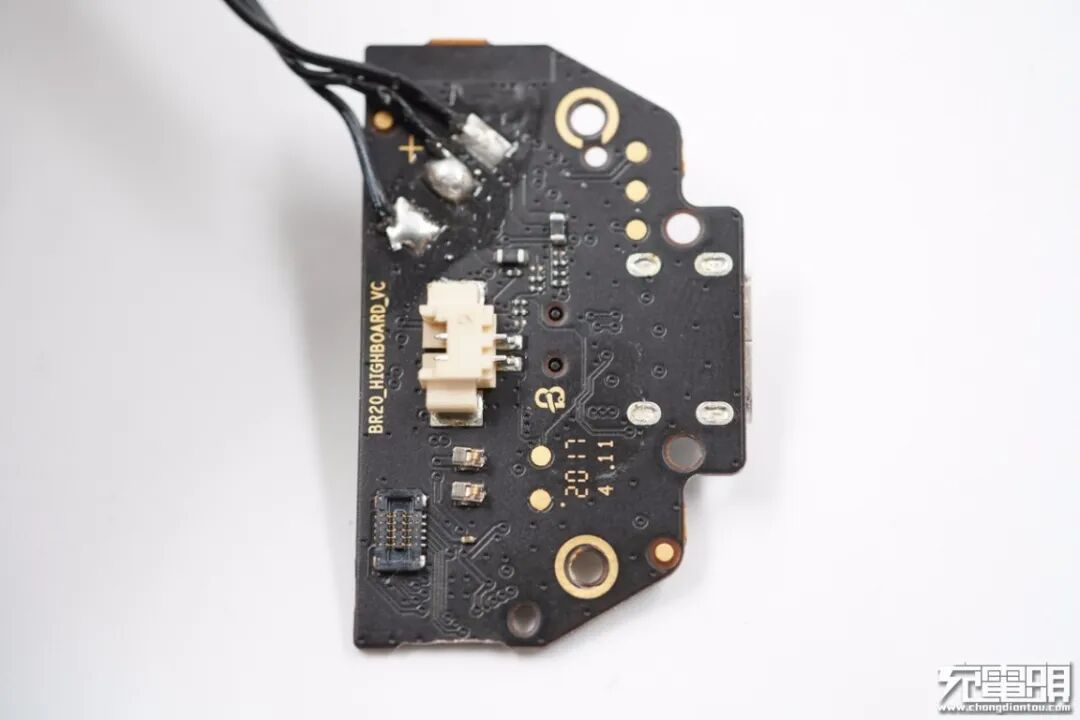

PCB板背面一览，制冷片下方触点弹片用于接触铜板上的热敏电阻检测温度。

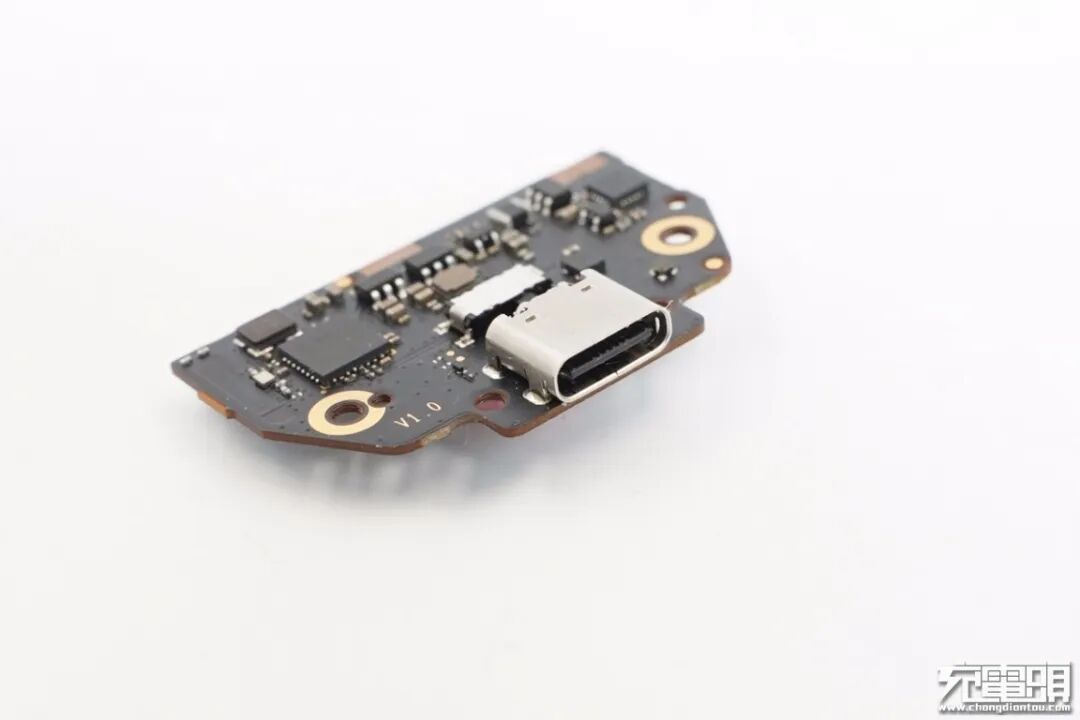

USB-C母座特写，过孔焊接。

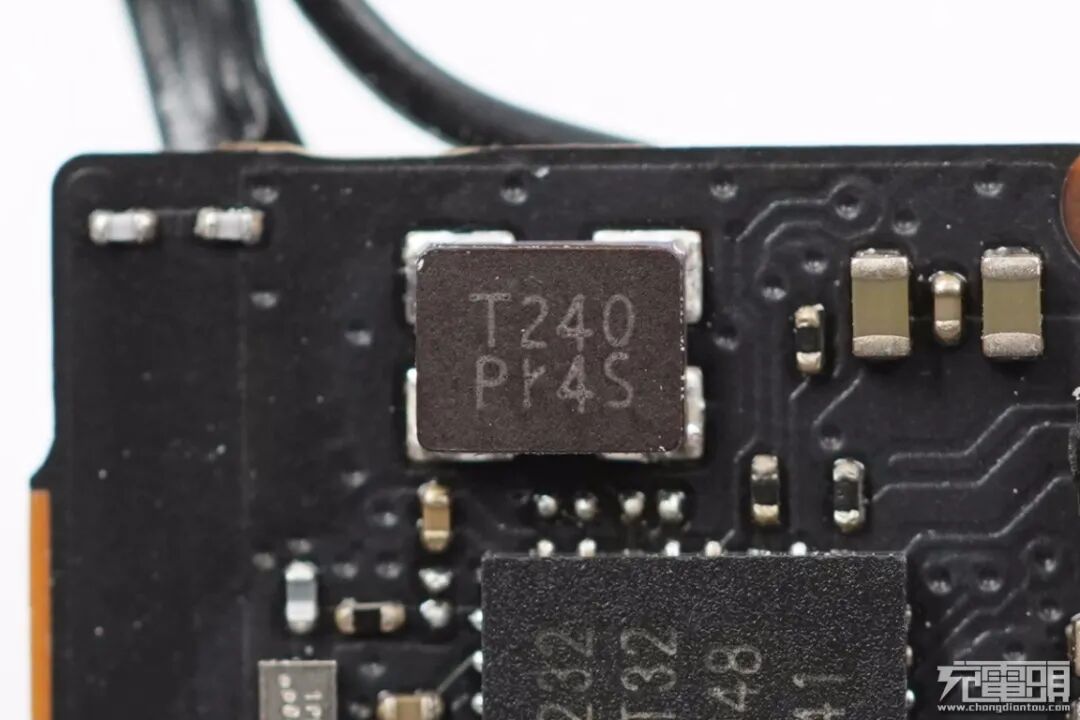

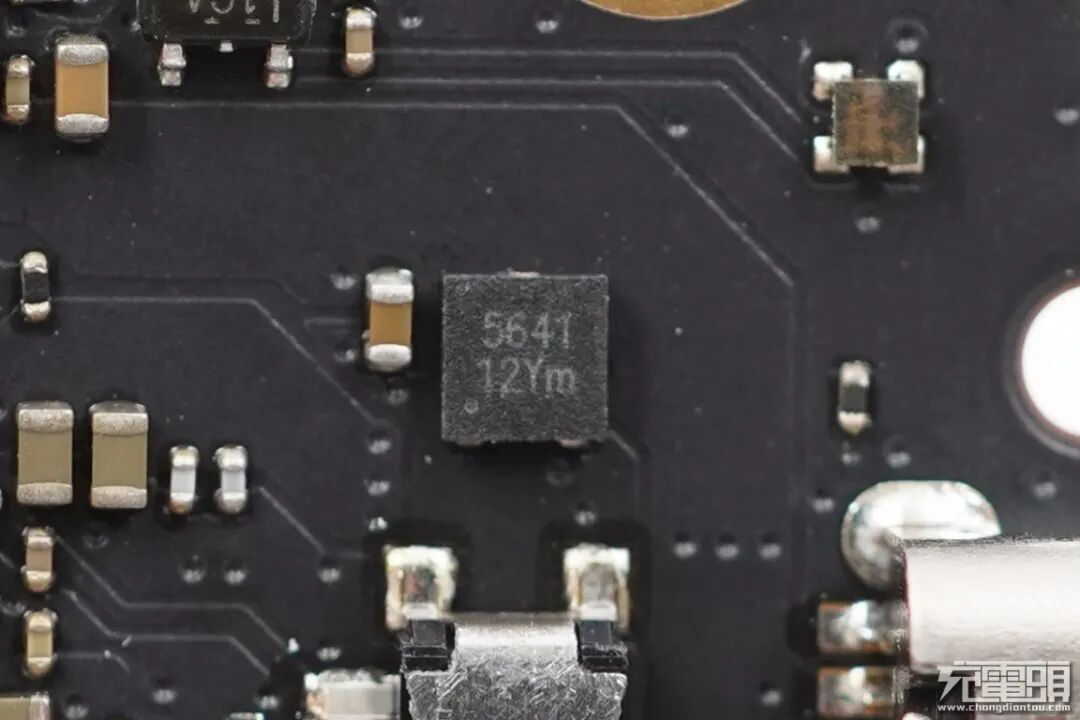

韦尔 ESD5641D12 12V TVS保护管，防止过电压输入击穿损坏内部元件。

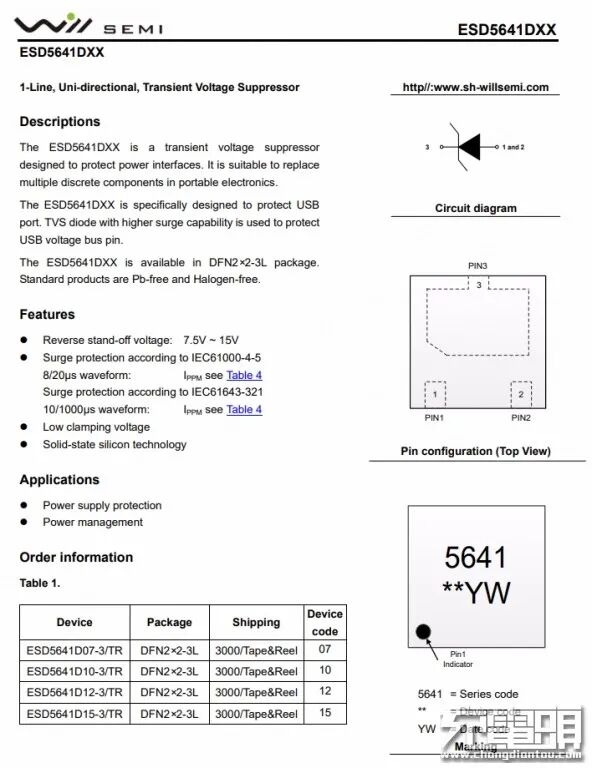

韦尔 ESD5641D12 详细资料。

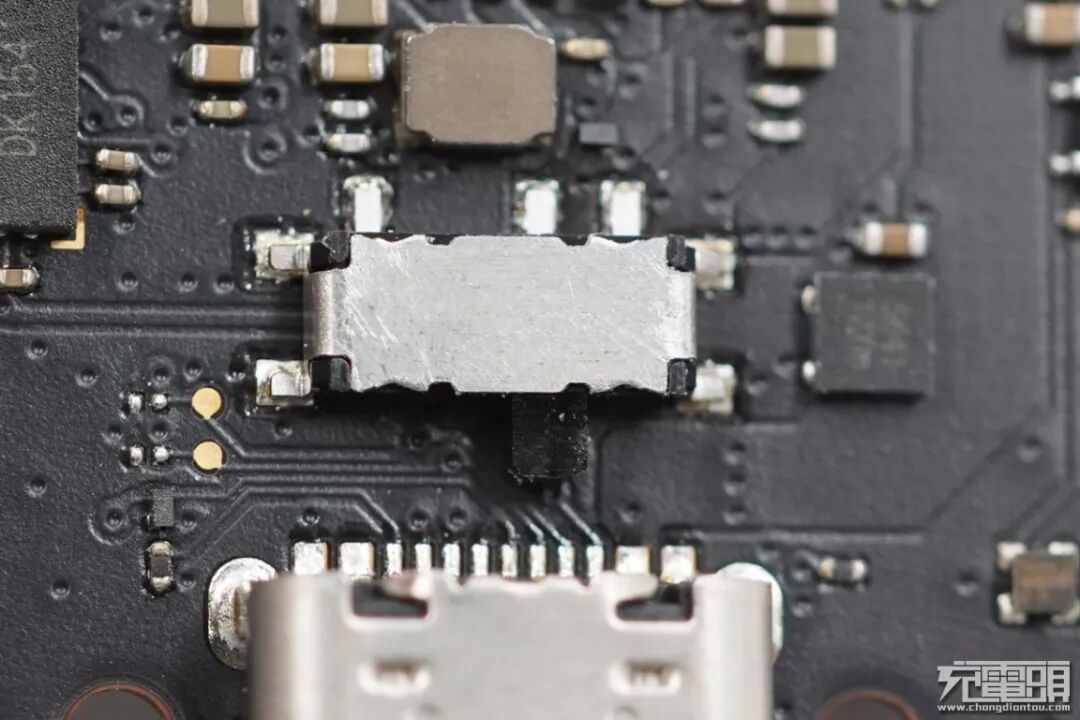

电源开关键特写。

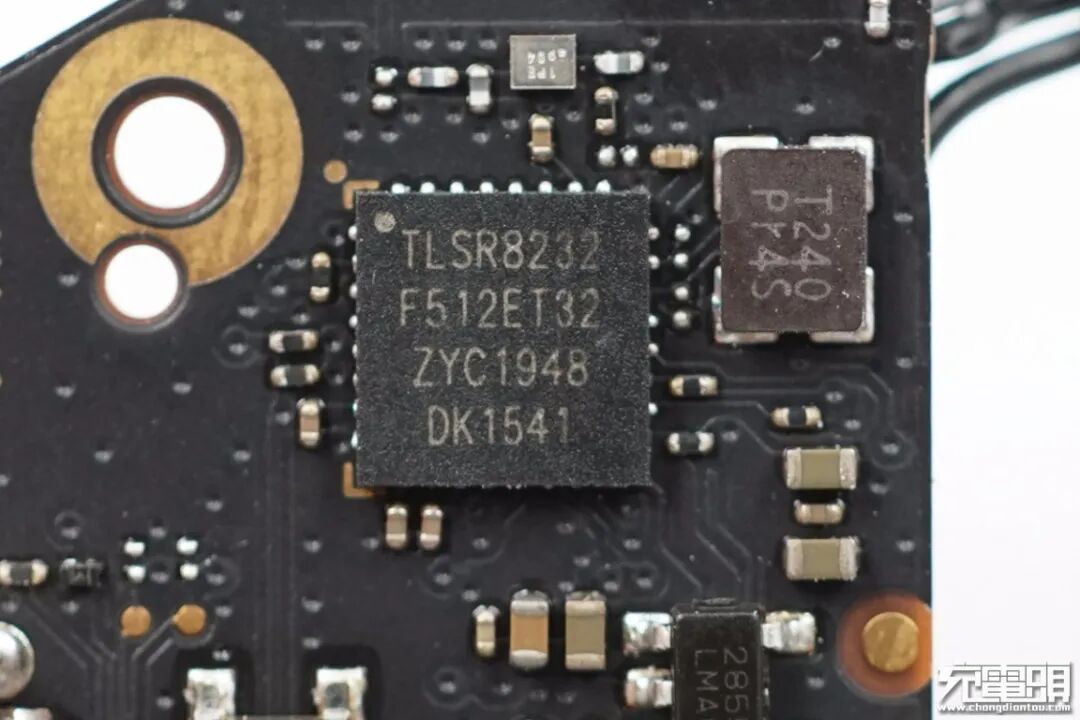

Telink泰凌TLSR8232，主控单片机，支持蓝牙连接，用于整机控制。

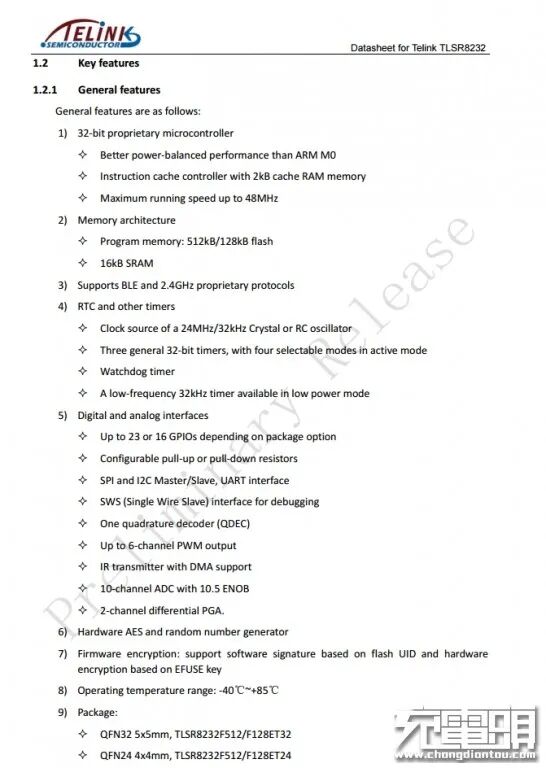

泰凌TLSR8232资料信息。

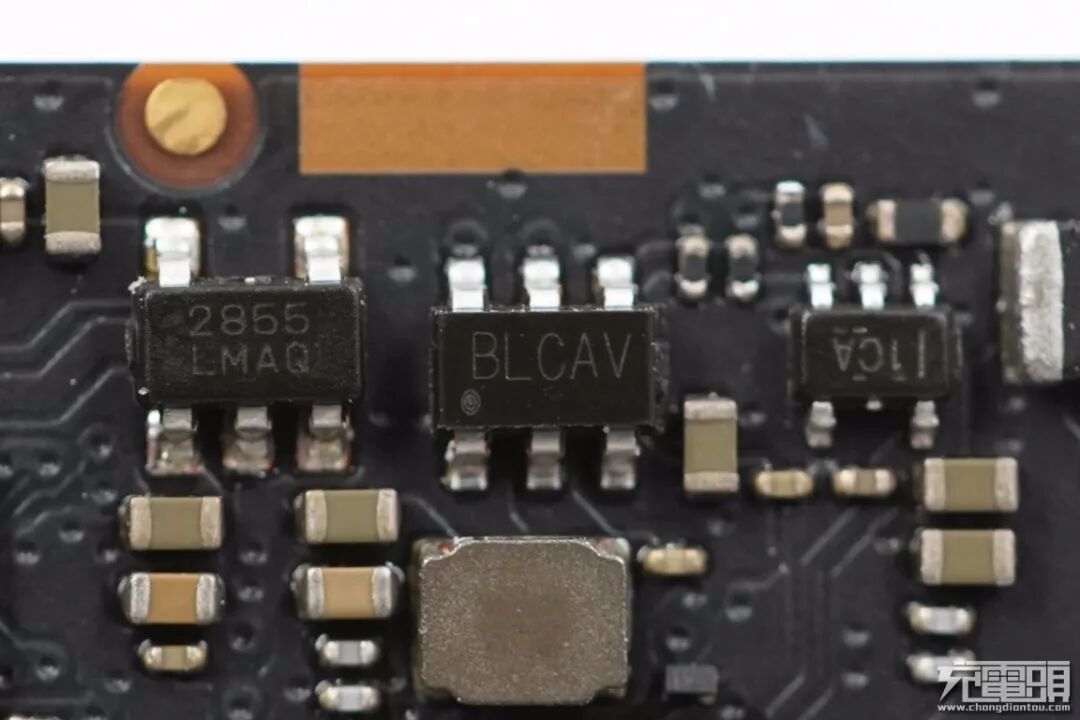

三颗芯片特写。

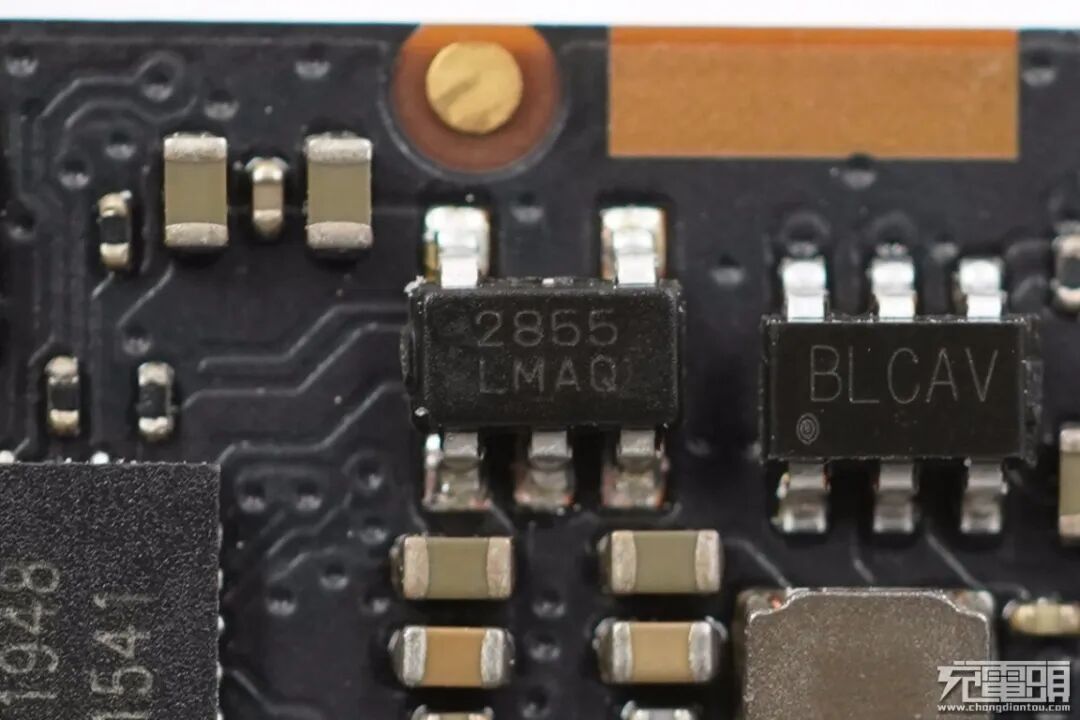

韦尔 WL2855E 12V输入 300mA输出稳压管，为单片机供电。

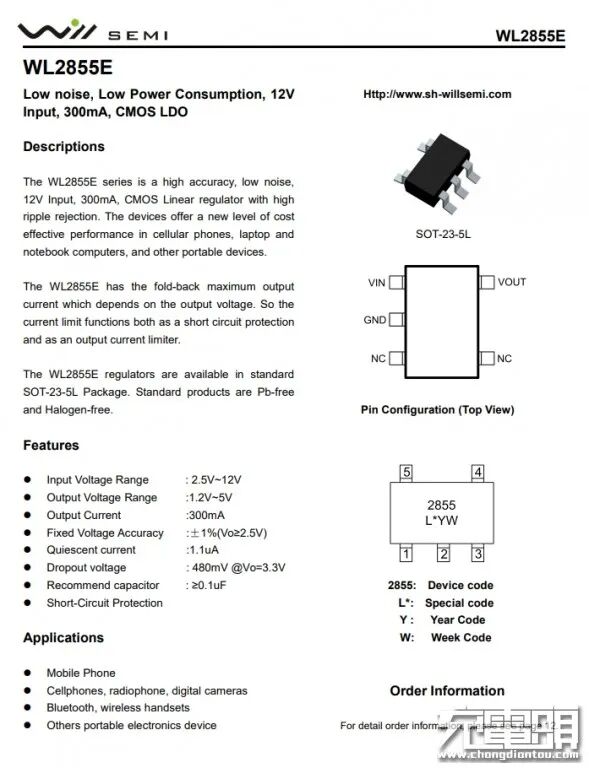

韦尔 WL2855E 详细资料。

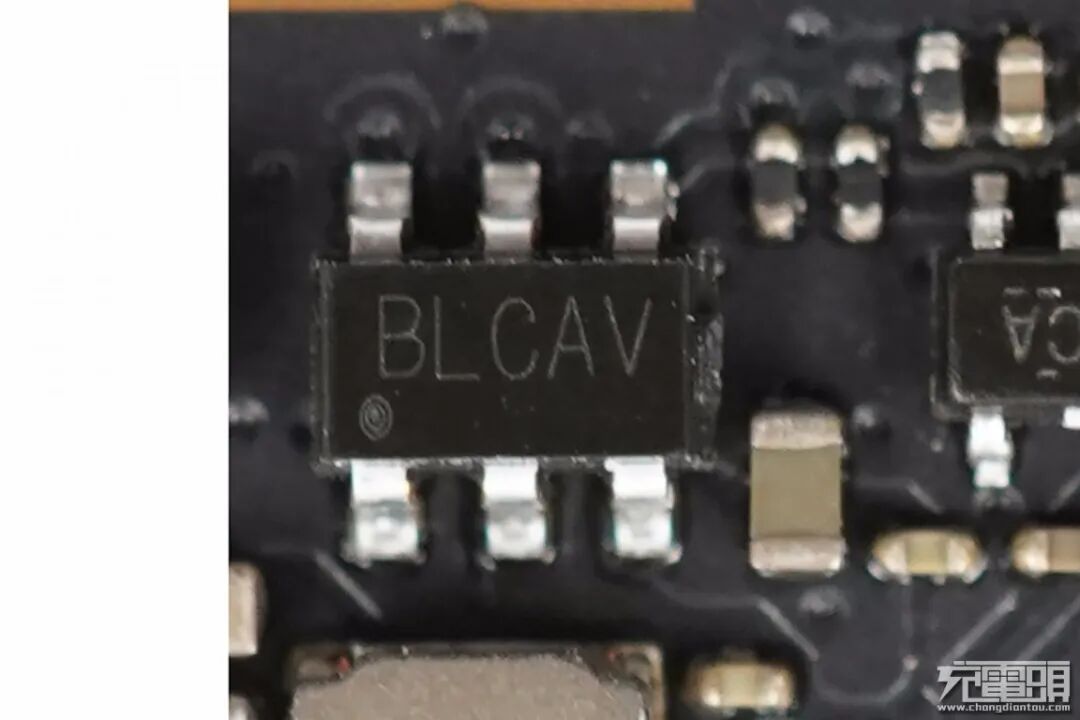

丝印BLCAV。

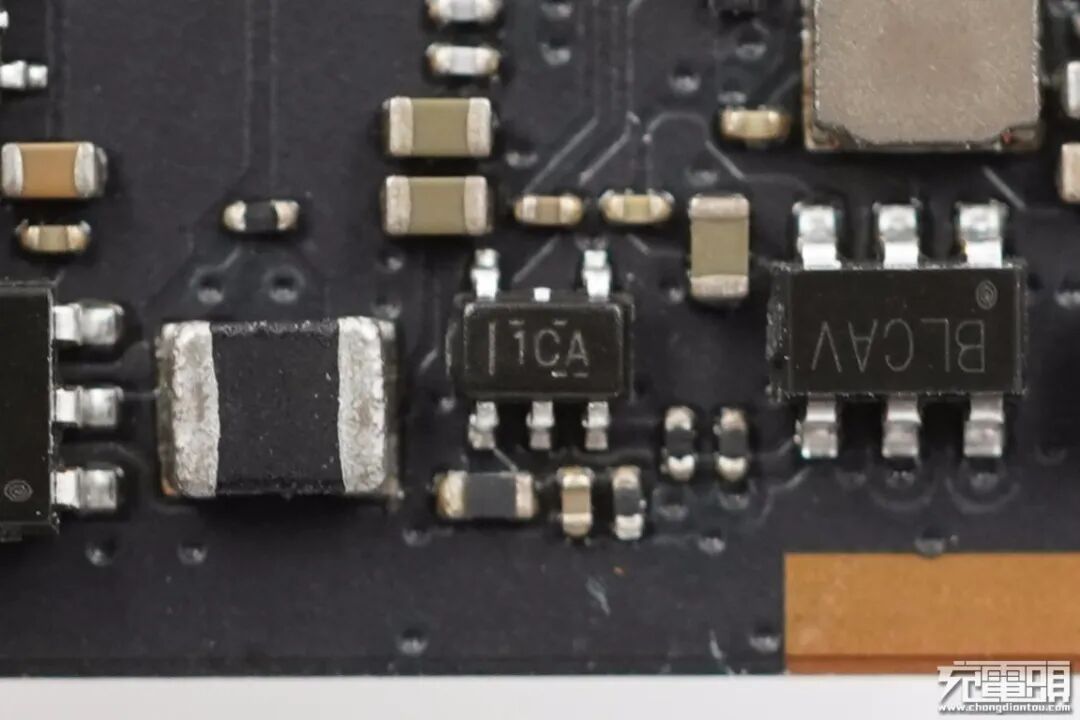

丝印1CA。

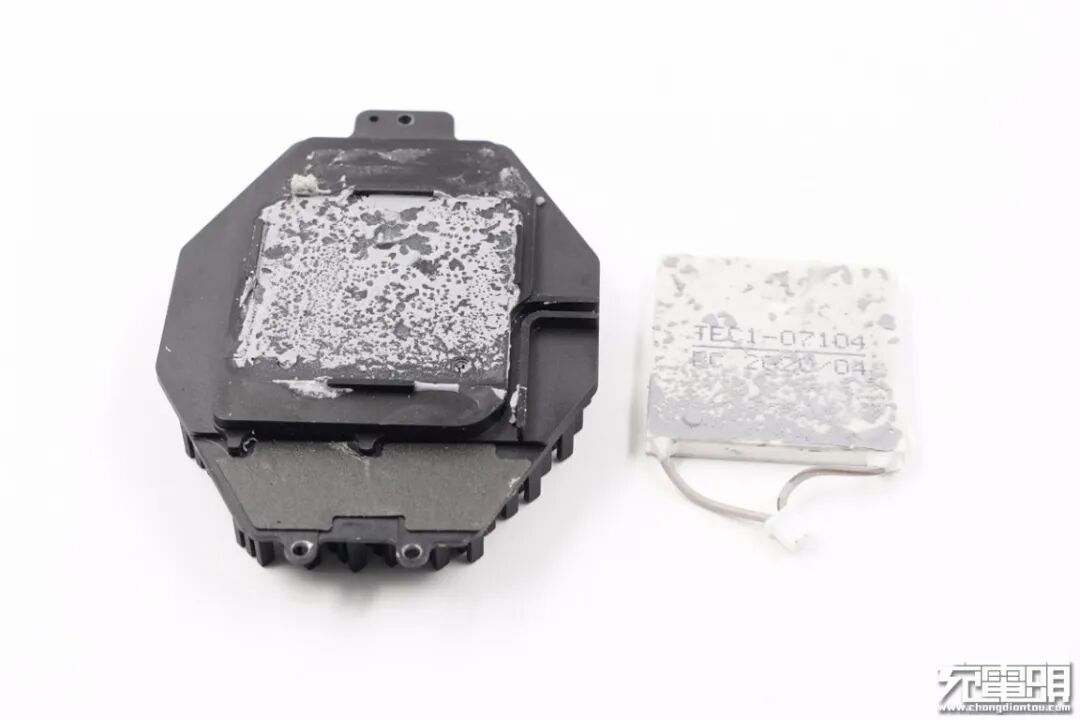

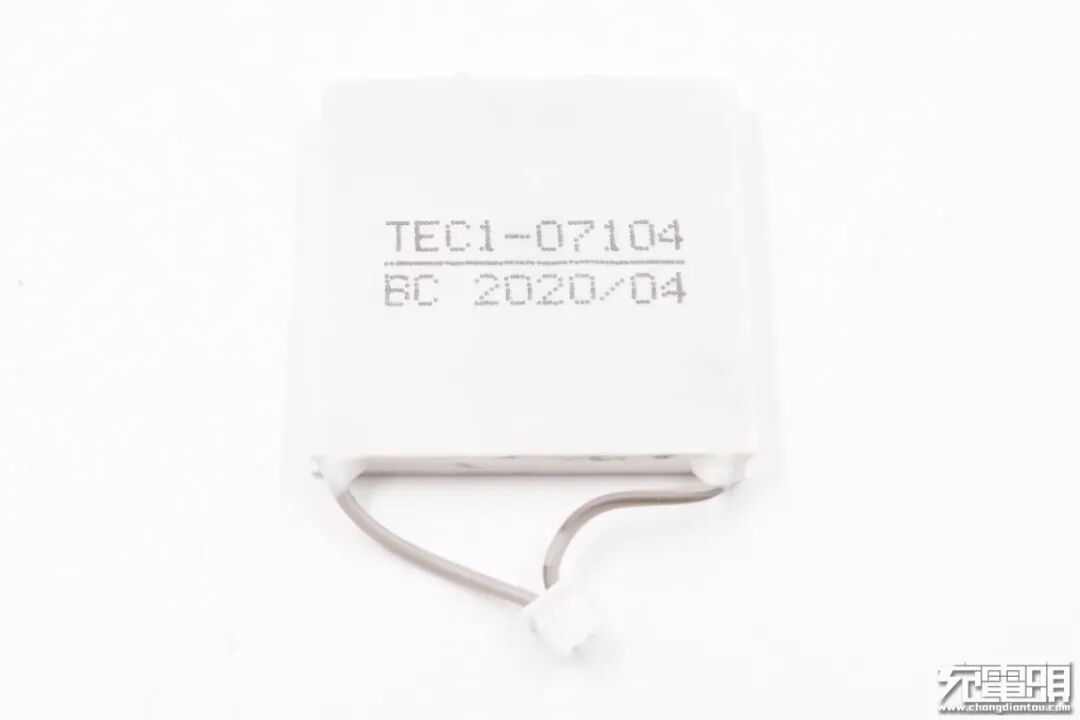

制冷晶片特写，丝印TEC1-07104，生产日期为2020年4月。制冷晶片和PCB板通过导线插拔式连接。

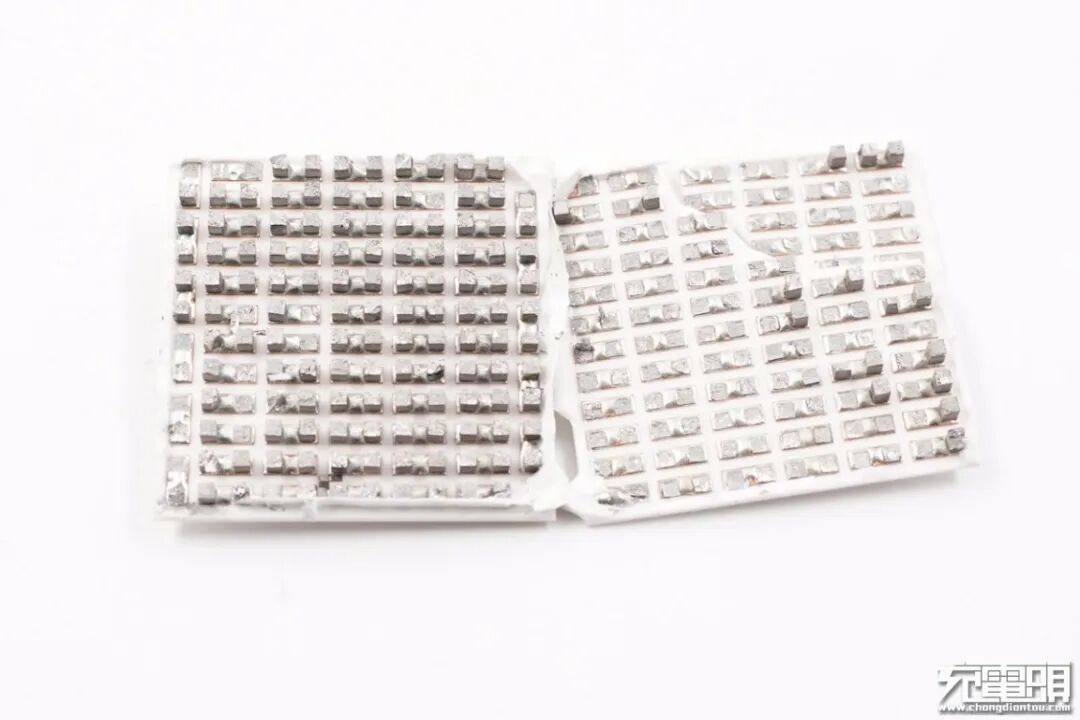

将晶片拆成两半。

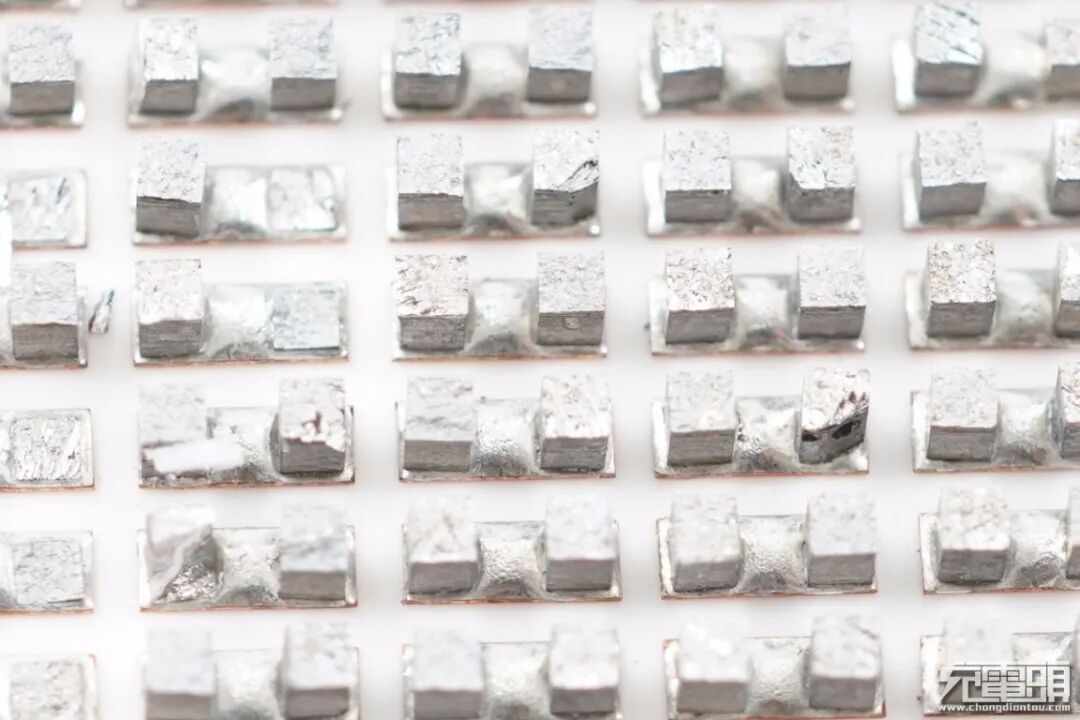

上面是很多方形小柱子。

塑料板背面一览，中间设计有契合制冷晶片大小的凹槽用来固定晶片。制冷晶片降温后吸收铜片传导过来的手机热量。

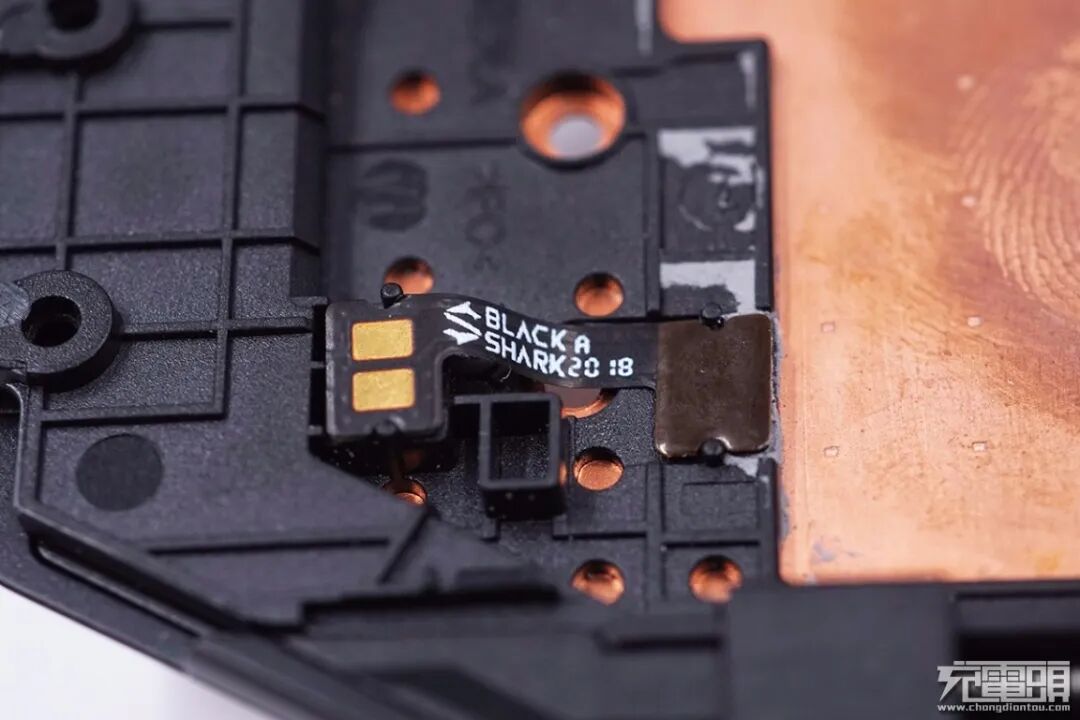

排线下面是检测温度的热敏电阻，配合主板上的单片机进行温度控制。

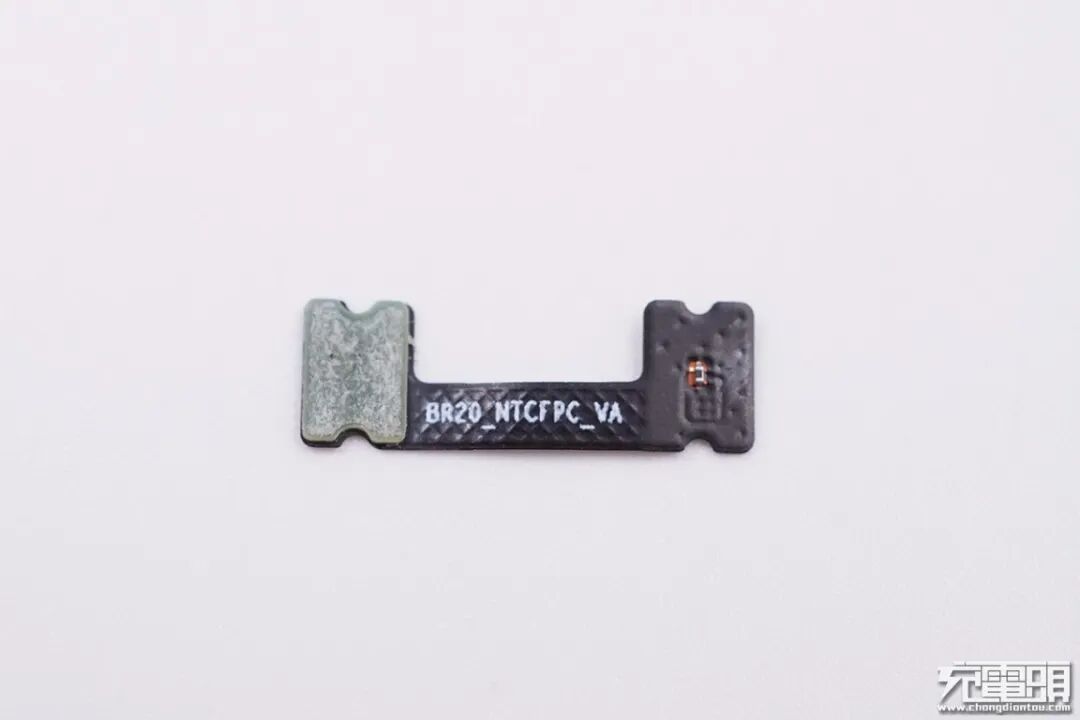

热敏电阻特写。

制冷晶片和合金导冷板之间同样涂有硅胶。

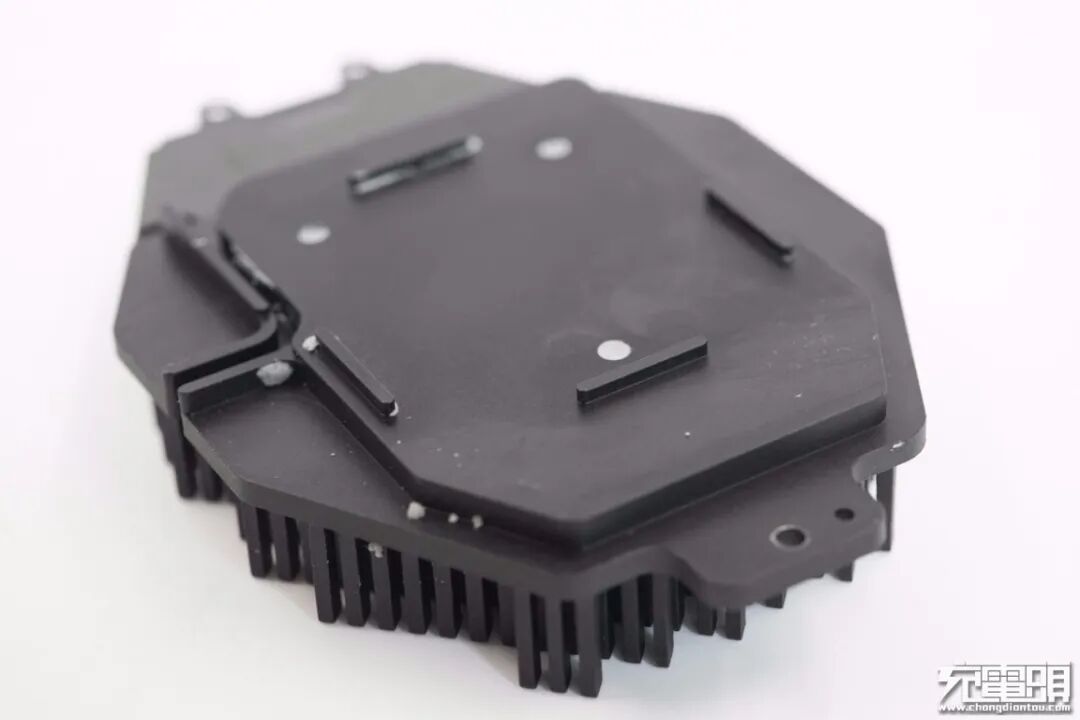

合金导冷板上还设计有固定凸齿，用来固定制冷晶片。

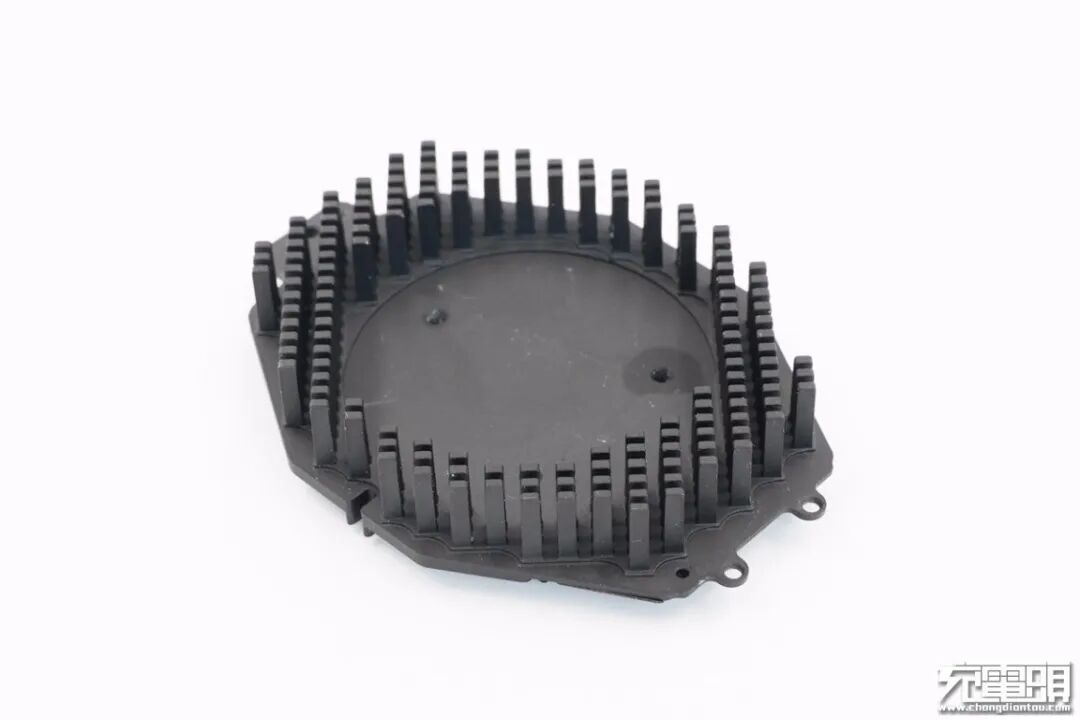

铝合金散热板正面设有很多的散热柱，散热板吸收制冷片传导和制冷片自身工作产生的热量，通过柱状散热片散发出来，风扇吹出。

24MHz晶振。

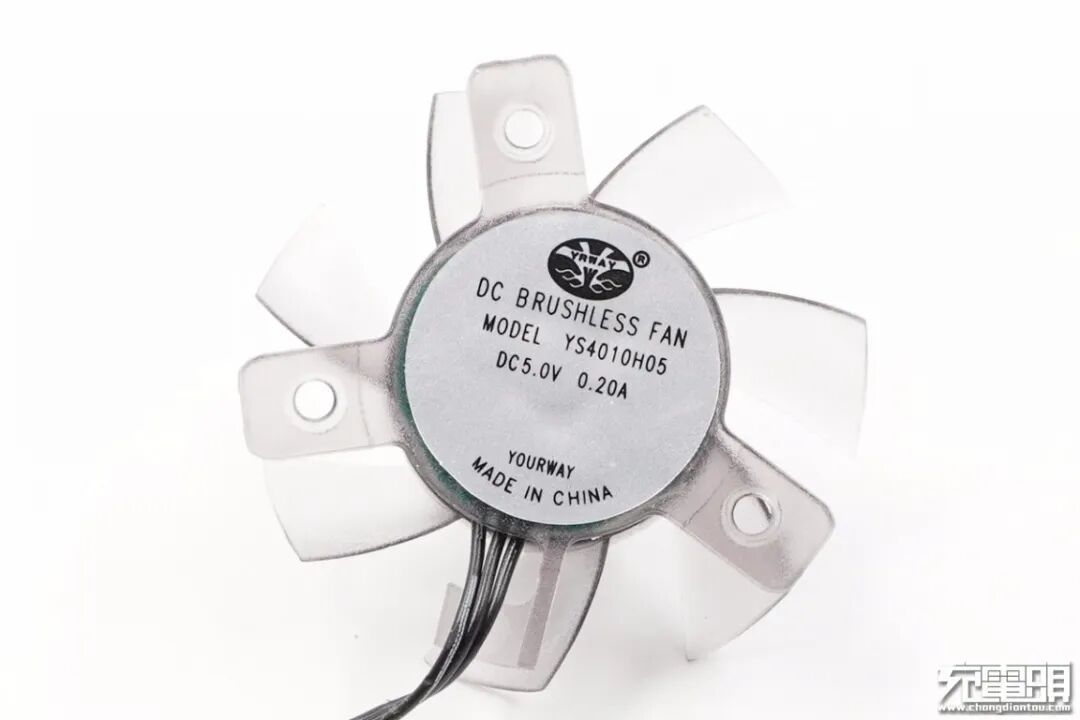

小风扇特写，东莞有为电子有限公司，型号为YS4010H05，输入5V0.2A，茶色扇叶，三线测速。

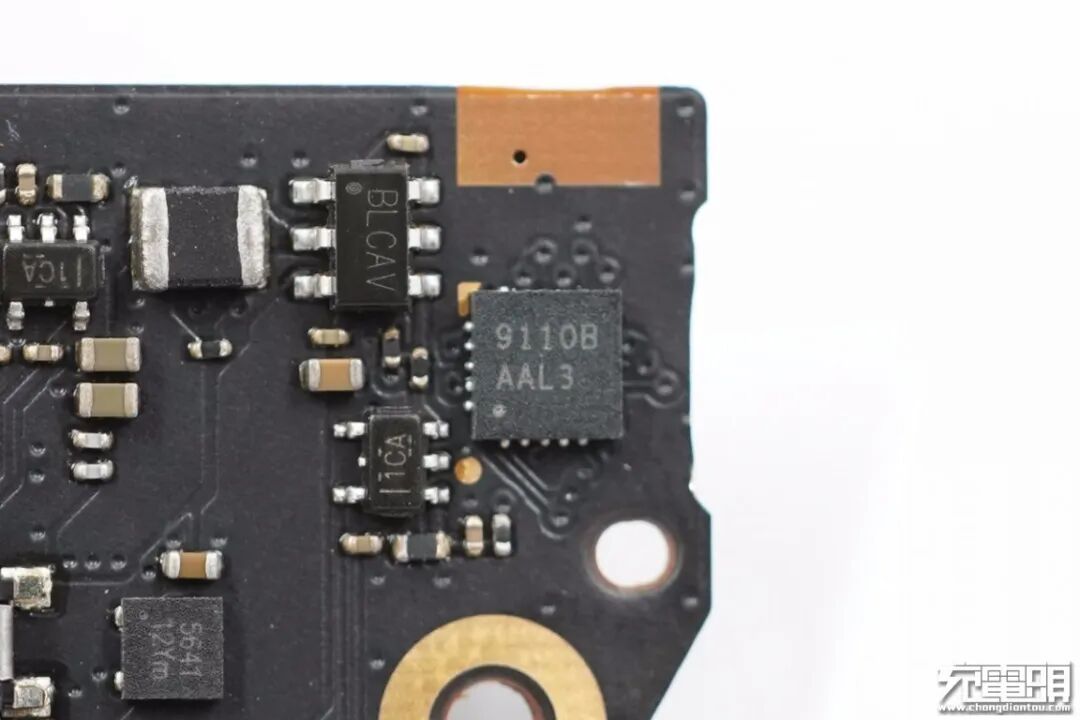

艾为 AW9110B 灯控IC，用于RGB灯环控制。

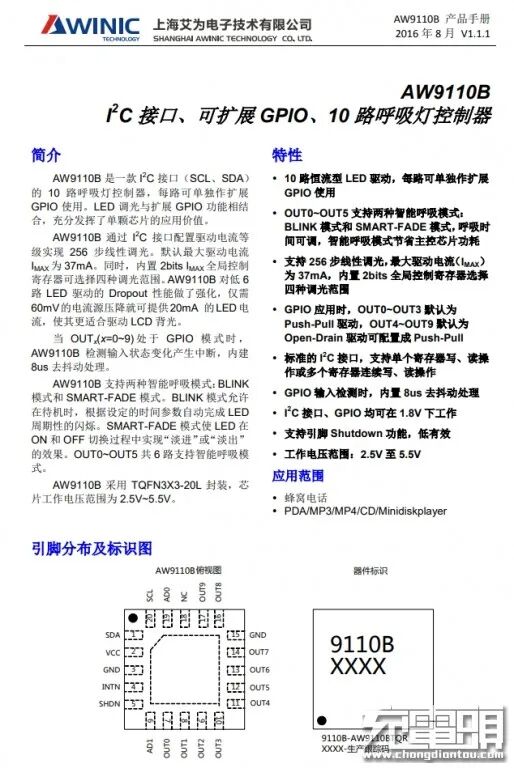

艾为 AW9110B 资料信息。

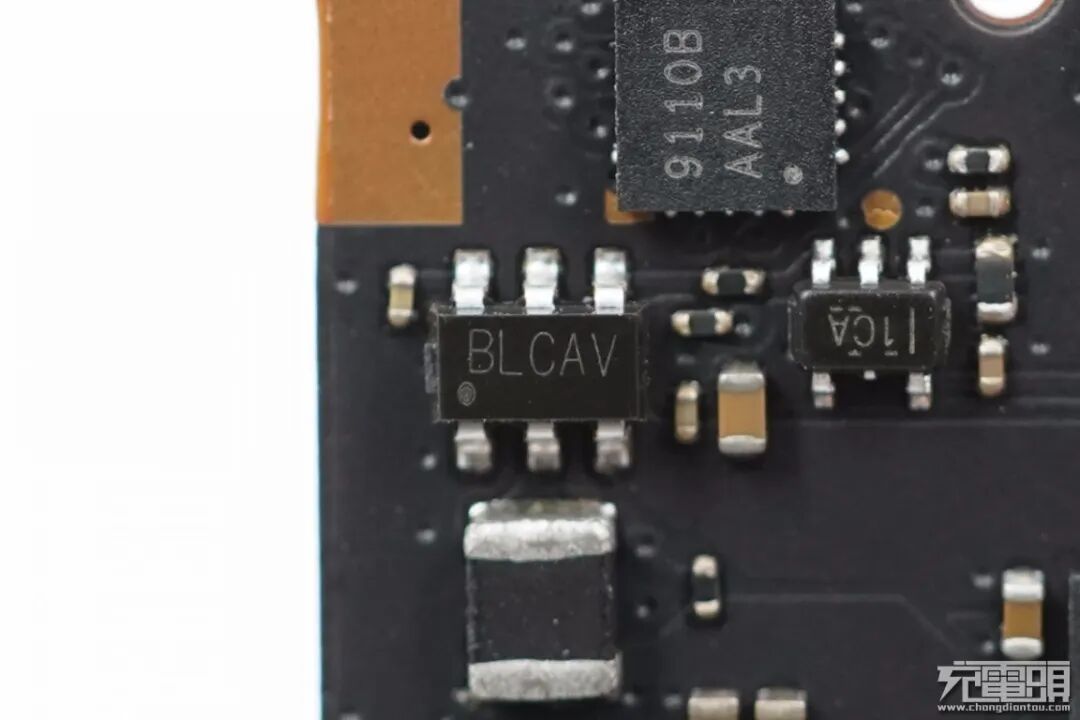

旁边同样有两颗丝印BLCAV和1CA芯片。

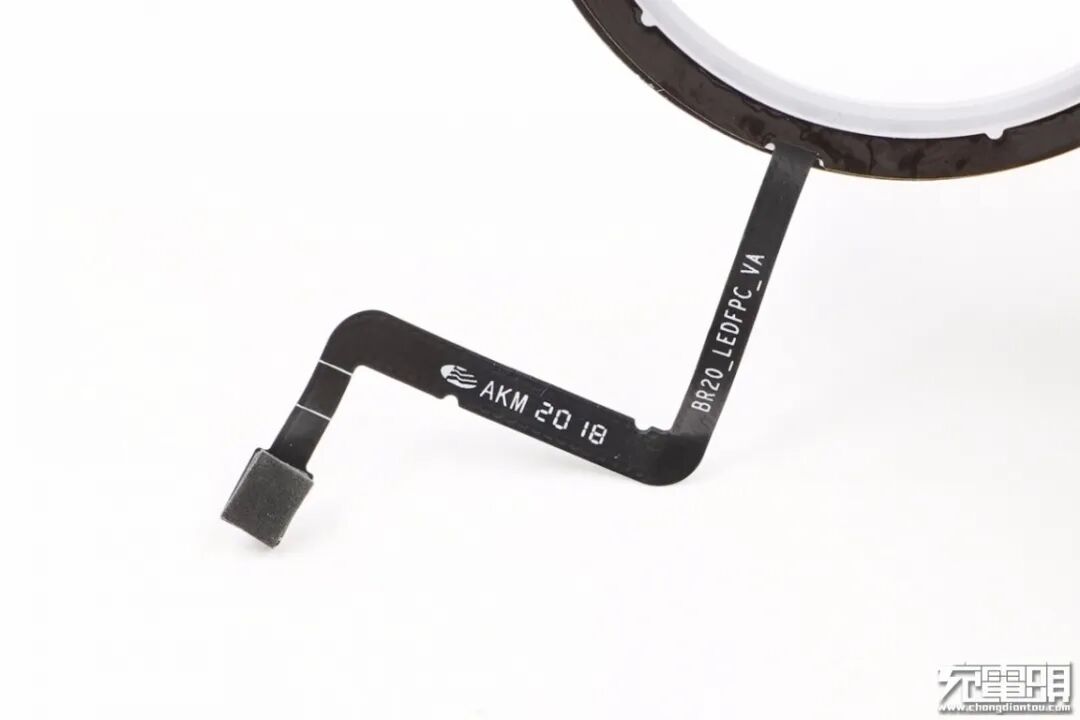

RGB环形灯带使用排线和PCB板连接。

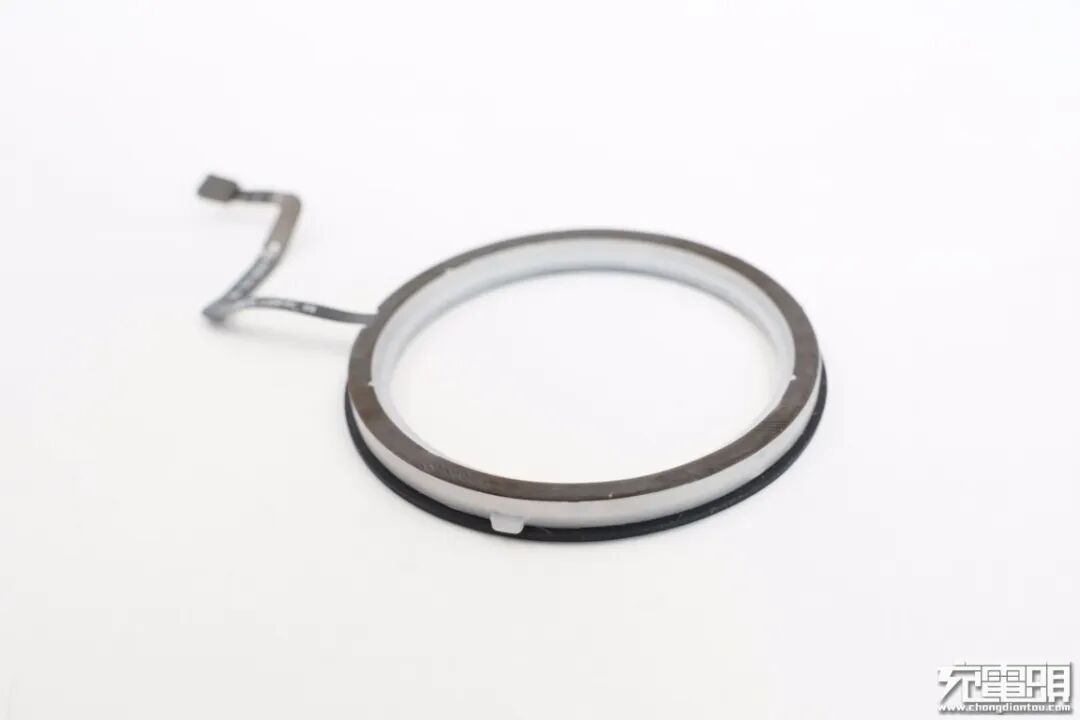

RGB环形灯带特写。

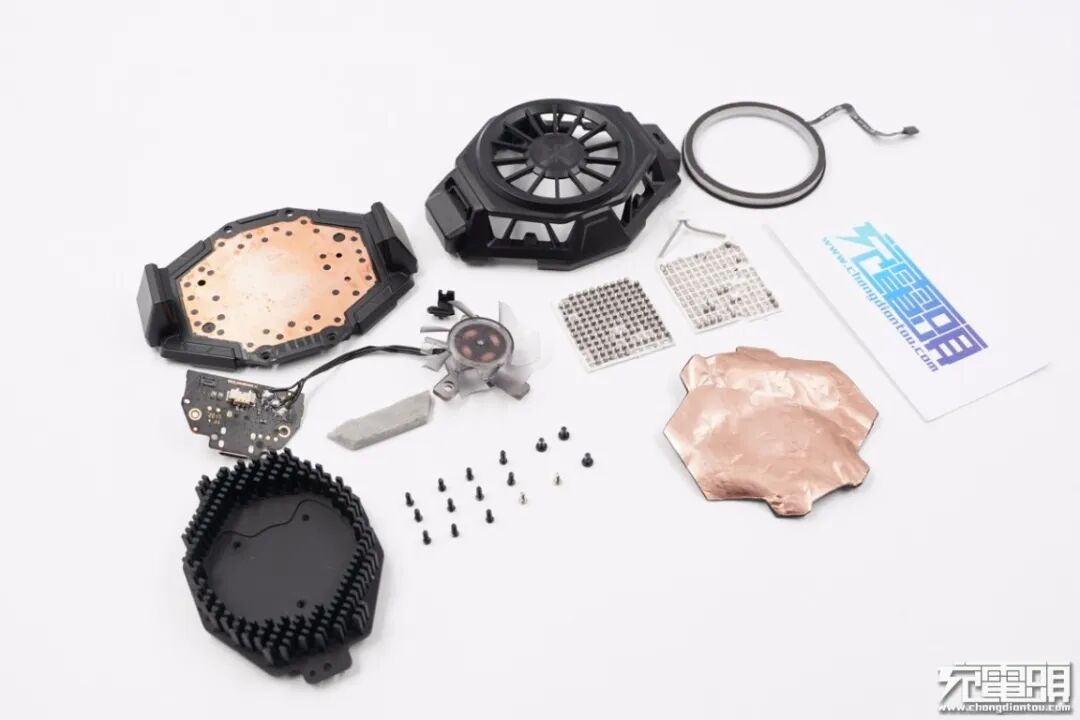

全部拆解完毕，来张全家福。

充电头网拆解总结

黑鲨冰封散热背夹PRO机身小巧轻便，易于携带。内置风扇运行时很安静，不会影响到游戏体验。支脚处设有硅胶垫，夹紧手机的同时可避免刮伤。此外背夹制冷速度非常快，几秒钟便冰感十足，为新款黑鲨游戏手机3等宽度在67-88mm的机型进行散热，可以起到立竿见影的效果。

充电头网通过拆解了解到，黑鲨冰封散热背夹PRO外部采用鸿艺电子的高强度导热垫与铜箔组成的高性能复合型导热材料，横向均热性能优良；内部由制冷晶片、黄铜片、合金导冷板、小风扇和环形灯带几大部件组成。核心制冷晶片制冷速度快且温度低，通过导热垫传导手机的主要发热区域热量进行降温；同时还在制冷晶片上涂有硅胶，增强传导效果。
