SpaceClaim作为ANSYS全线产品的核心几何前处理工具，比DesignModeler更简单、高效。本篇文章以Icepak机箱散热分析为例，展示SpaceClaim为Icepak作前处理的功能。

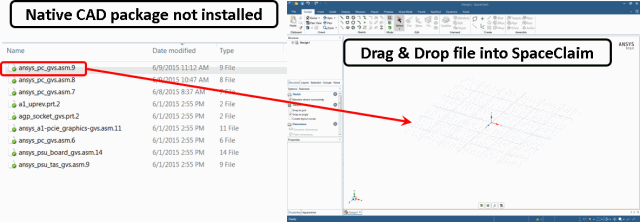

 1. 拖拽几何到设计窗口——完成导入。

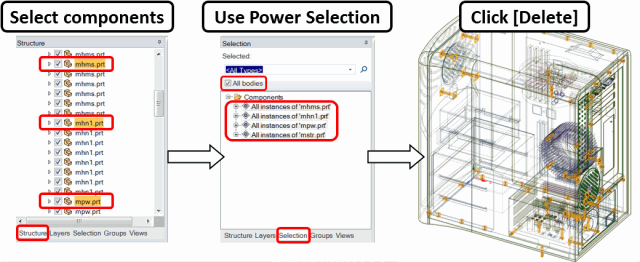

 2. 选择面板按照名字，筛选处多个零件集合，键盘Delete——螺栓、螺母等90个零件被删除。

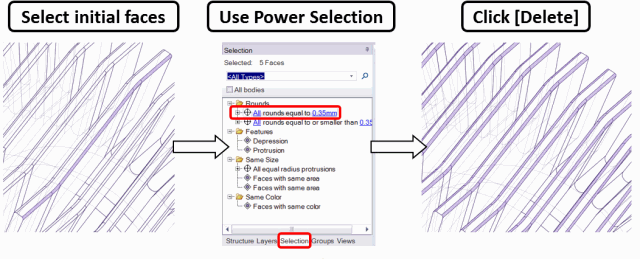

 3. 选择面板按照圆角半径，选中所有圆角，键盘Delete——风扇、翅片等600个圆角被移除。

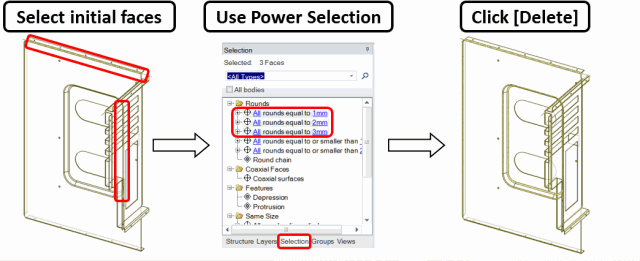

 4. 选择面板按照圆角半径，选中所有折弯，键盘Delete——32处钣金折弯被移除。

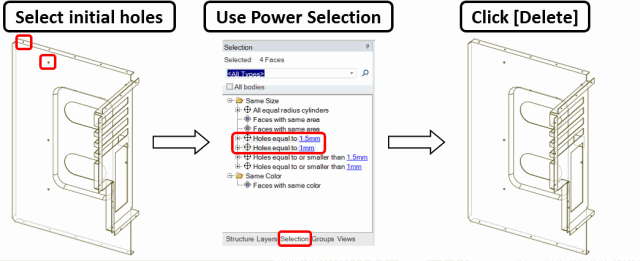

 5. 选择面板按照圆角半径，选中所有圆孔，键盘Delete——32处钣金通孔被移除。

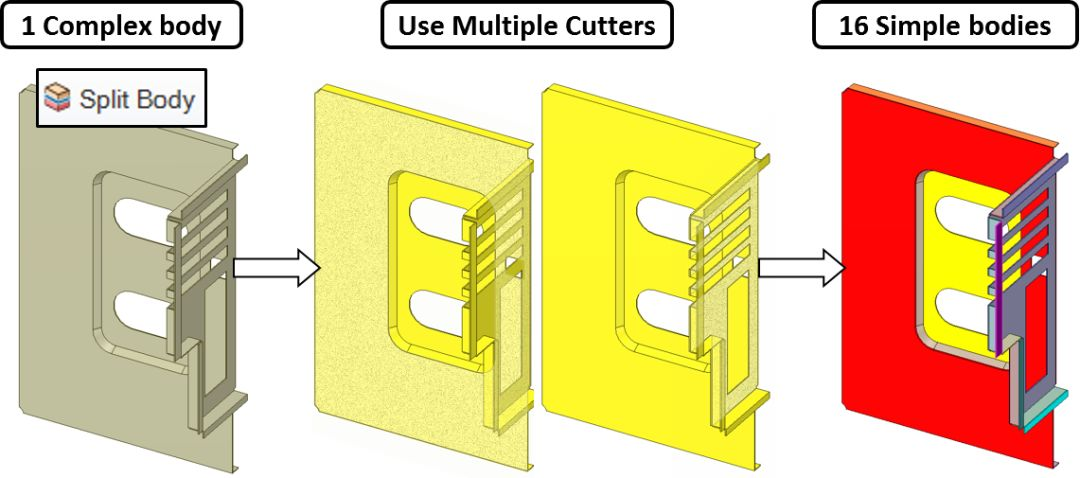

 6.简化工具，自动切割复杂体为——16个组合体。

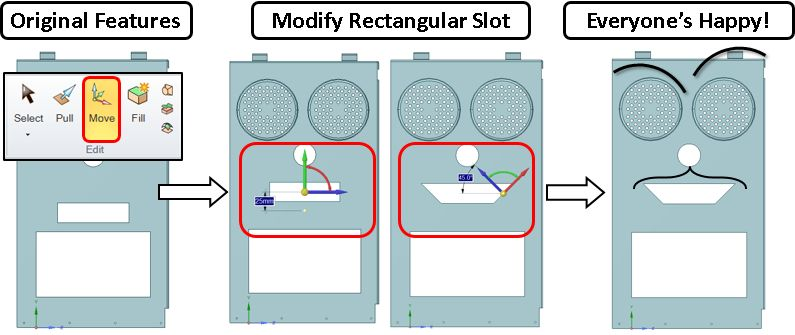

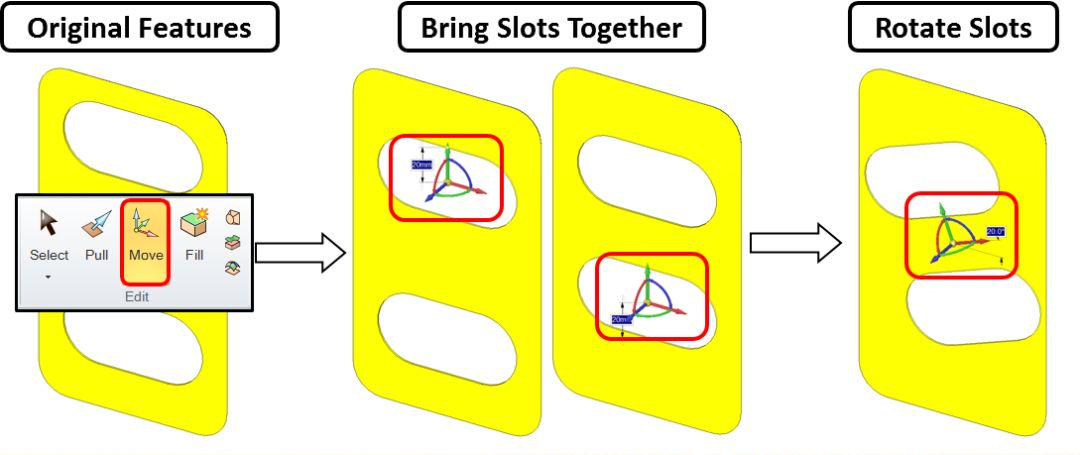

 7. 移动工具，修正长圆孔——2处机箱特征。

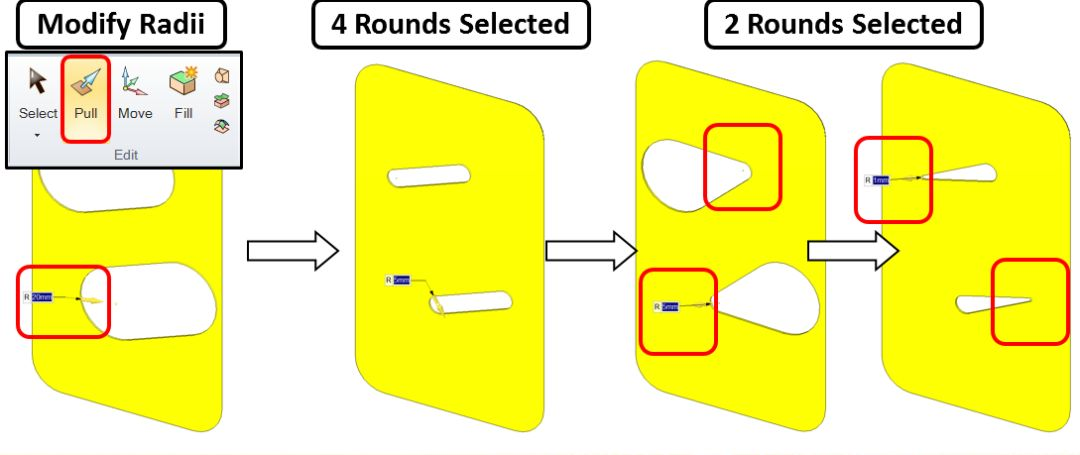

 8. 拉动工具，拖拽修改圆角大小——2处机箱特征。

 9. Ctrl+移动工具，复制特征——机箱增加1个通风口。

10 . 移动工具，6DOF修正插口——1处机箱特征。

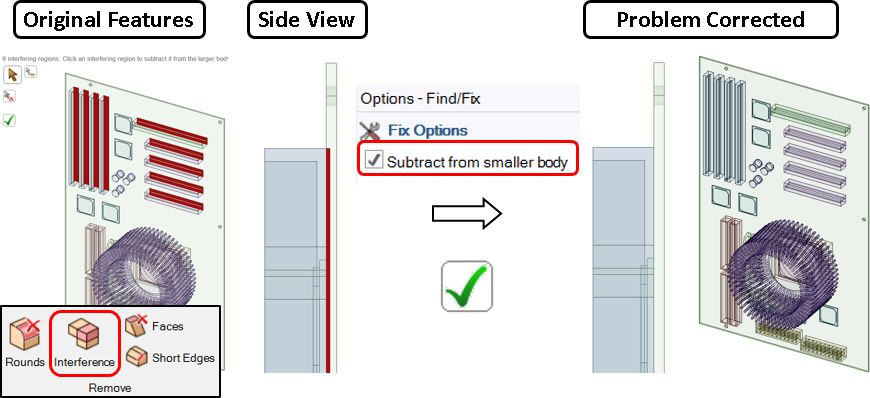

 11. 干涉工具，从较小体中去除——9处接口干涩处理。

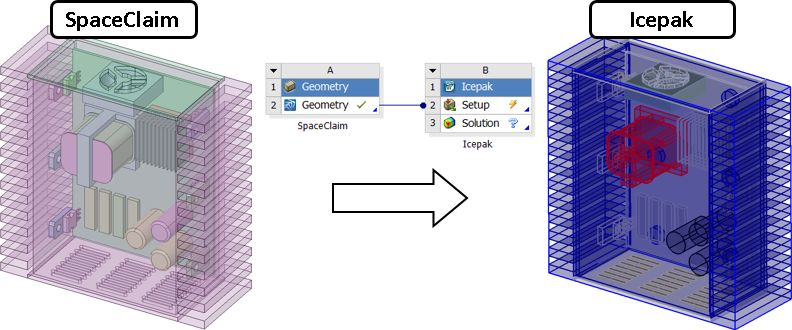

 12. 识别对象，识别为Icepak的简单形状。

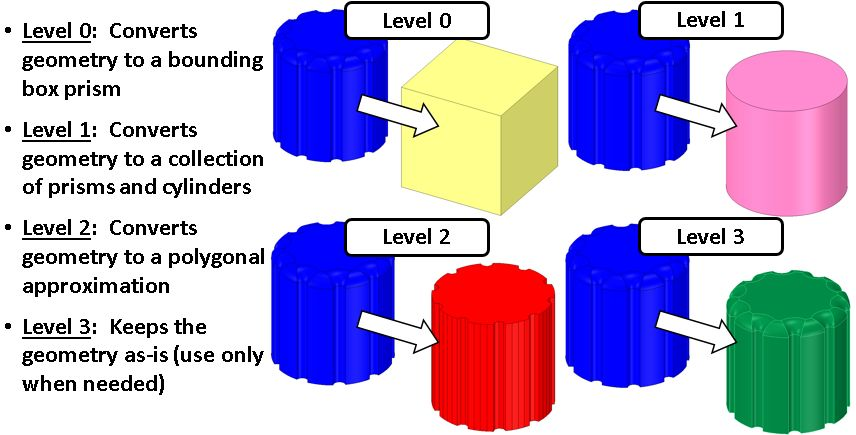

  12.a. 识别对象工具有不同级别可选：

 12.b. 识别对象工具还可以根据仿真对象进行选择：

 13. 体积抽取工具，创建冷板抽流体域。

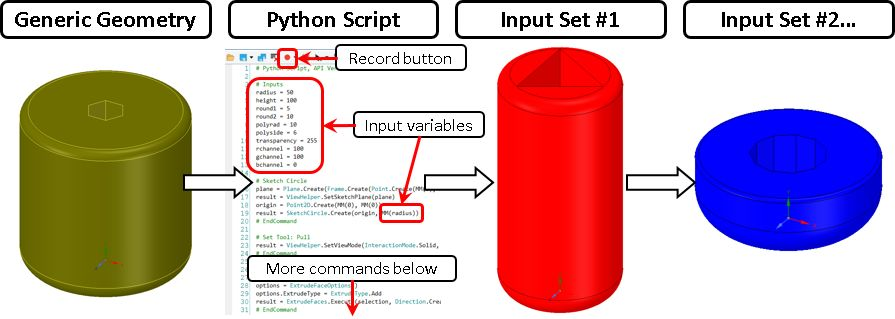

 A. 利用脚本工具，批处理提高效率。

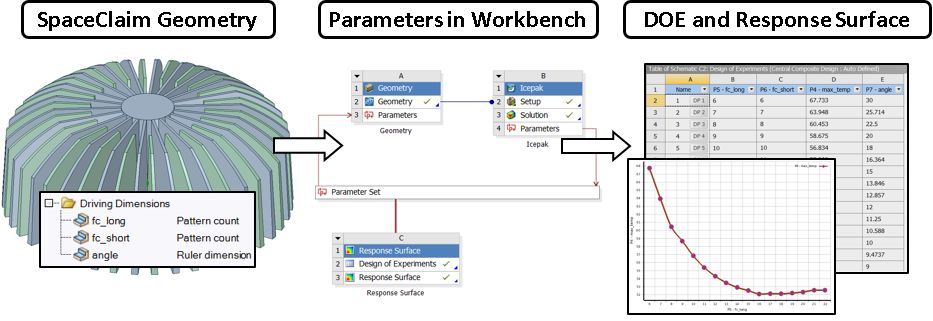

 B. 与DX参数优化结合，优化分析。
